ETCR4100-双钳数字相位表


查看大图

ETCR4100-双钳数字相位表

ETCR4100双钳数字相位表是我公司精心研制的又一款专为现场测试各种相位的仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量两电压间、两电流间和电压电流间的相位,此外,还可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否。

  • 商品编号:4363453123132145
  • 商品重量:1.000 克(g)
  • 货  号:435345132132134
  • 品  牌:广州铱泰
  • 计量单位:
  • 销售价: ¥0.00

一.简介

    ETCR4100双钳数字相位表是我公司精心研制的又一款专为现场测试各种相位的仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量两电压间、两电流间和电压电流间的相位,此外,还可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否。

    ETCR4100双钳数字相位表采用超大LCD显示屏,具有蓝屏背光,显示一目了然,尽显精美豪华外观。

   ETCR4100双钳数字相位表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。

二.技术规格

1.基准条件和工作条件

影响量

基准条件

工作条件

备注

环境温度

23℃±1

-1040



环境湿渡

40%-60%

85%



信号波形

正弦波

正弦波

β=0.05

信号频率

50HZ±1HZ

45HZ65HZ



仪表工作电压

9V±0.1V

9V±1V



外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置

2.一般规格

 功    能

各种相位、相序测试;变压器组别、感性、容性电路判别

 电    源

DC9V 碱性干电池(1.5V AA×6

 功    耗

开启背光灯最大约35mA,电池连续工作约40小时

关闭背光灯,仪表耗电约5mA,电池连续工作约300小时

 显示模式

LCD显示,蓝屏背光功能,适合昏暗场所

 LCD尺寸

70mm×62mm

LCD显示域

64mm×54mm

 仪表尺寸

长宽厚:196mm×92mm×54mm

 钳口尺寸

φ7.5mm×13mm

 采样速率

3/

量    程

0360°

精    度

±3°

分辨率

±1°

测量相位时被测信号的幅值范围

U1-U2相位时:30V500V

I1-I2相位时:10mA10.00A

U1-I2I1-U2相位时:10V500V10mA10.00A

数据保持

测试中按HOLD键保持数据,DH符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电压检测

当电池电压低于7.8V8V时,电池电压低符号显示,提醒更换电池

仪表质量

主机约550g(带电池),表钳约170g×2,测试线约250g

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-1040; 80%Rh以下

存放温湿度

-1060; 70%Rh以下

输入阻抗

电压回路输入阻抗为:2MΩ

U1U2相位时电压输入阻抗为:40KΩ

耐    压

仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟;两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验

绝    缘

仪表线路与外壳之间、两电压输入端之间10MΩ

结    构

双重绝缘

三.配置清单

仪 表

1

仪表箱

1

电流钳

2

测试线

4条(红黑各2条)

电 池

6节(碱性干电池:1.5V AA

说明书、保修卡、合格证

1

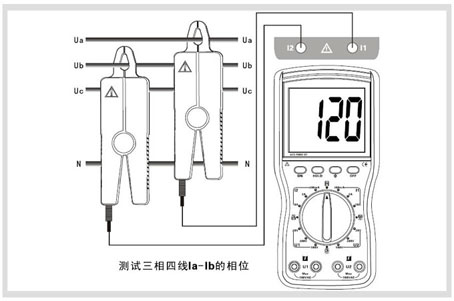

四.现场应用
