ETCR2800B-非接触式接地电阻在线检测仪


查看大图

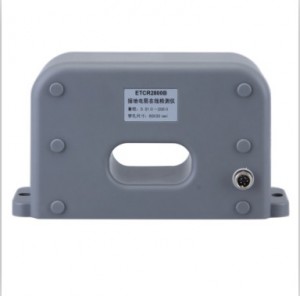

ETCR2800B-非接触式接地电阻在线检测仪

ETCR2800B非接触式接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术应用”的又一高新技术产品,检测仪采用耐候性材料制造,耐温、耐寒、防腐、防火,检测仪结构严密坚固防雨、防尘可安装在户外使用。检测仪采用非接触测量技术,安全可靠,安装简易,接地引下线直接穿过检测仪穿孔,绝不影响防雷接地效果和设施的正常运行。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。

  • 商品编号:546546412315621
  • 商品重量:1.000 克(g)
  • 货  号:546546451231231242
  • 品  牌:广州铱泰
  • 计量单位:
  • 销售价: ¥0.00

一.简介

 ETCR2800B非接触式接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术应用”的又一高新技术产品,检测仪采用耐候性材料制造,耐温、耐寒、防腐、防火,检测仪结构严密坚固防雨、防尘可安装在户外使用。检测仪采用非接触测量技术,安全可靠,安装简易,接地引下线直接穿过检测仪穿孔,绝不影响防雷接地效果和设施的正常运行。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。

 ETCR2800B非接触式接地电阻在线检测仪适用于输电线路杆塔接地;地下矿井设备接地;气象防雷接地;石油化工接地;通讯接地;铁路设施接地;建筑接地、电气设备接地等等。检测仪工作时无需自检、配有RS232+RS485接口可实现实时检测、远程监测。

二.技术规格

功    能

回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测。

电    源

6VDC9VDC50mA Max.

电阻量程

0.01Ω200Ω

分 辨 率

0.001Ω

显示范围

0.00Ω500Ω

精    度

±2%rdg±3dgt(20℃±570%RH以下)

地线穿孔尺寸

60mm×30mm,闭口式(可以穿过60mmX4mm扁钢或外径Ф30mm电缆

溢出指示

显示值大于500Ω时,系统软件显示OLΩ”符号

连接线

1条,长1(5芯屏蔽线)

接线标识

/棕色---电源输入正;

黑色---电源输入地;

蓝色---RS485信号正;

灰色---RS485信号负;

---屏蔽地;

(电源输入地与屏蔽地可以短路连接)

通讯方式

有线网络:RS232RS485通信协议

无线网络:RS232RS485GSM通信协议

报警指示

系统软件报警指示

报警设置

系统软件设置

数据显示

系统软件显示

外形尺寸

175mm×170mm×130mm

安装螺丝孔尺寸

Φ8mm

质    量

检测仪:960g

工作温湿度

-205520RH90RH

温湿度误差

不超过5%

换   档

全自动换档

地线干扰电流

应避免

外部磁场

40A/m

外部电场

1V/m

单次测量时间

0.5

功    耗

50mA Max.

安    装

地线穿心通过检测仪中心孔

防护等级

电路板、传感器完全封闭

安装要求

避免雨淋、防水浸安装

供电方式

外部提供电源或太阳能电池板加蓄电池供电

三.选购件

名称


说明

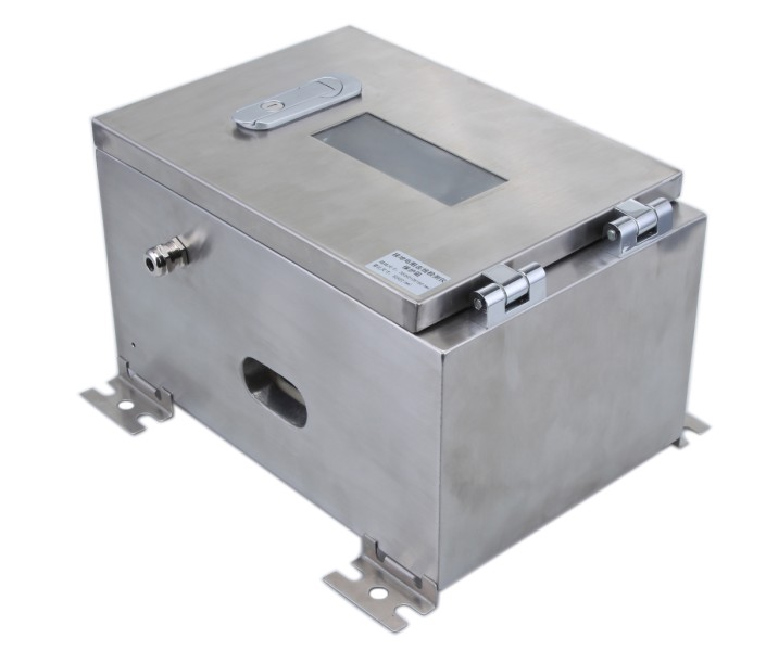

不锈钢保护箱

采用304不锈钢板制造,具有防雨、防尘、防盗、防碰撞功能,为检测仪提供可靠保护。可放置蓄电池,为检测仪提供电源。

箱体尺寸:320X210X190mm

穿孔尺寸:52X22mm

保护箱质量:3500g

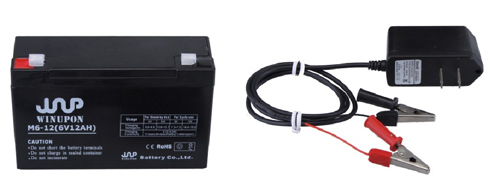

6V12AH蓄电池+充电器

为检测仪提供电源,蓄电池安装在保护箱内。

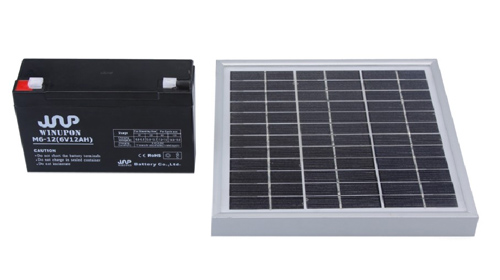

6V12AH蓄电池+太阳能板

为检测仪提供电源,蓄电池安装在保护箱内。用太阳能板给蓄电池充电。太阳能板:15W

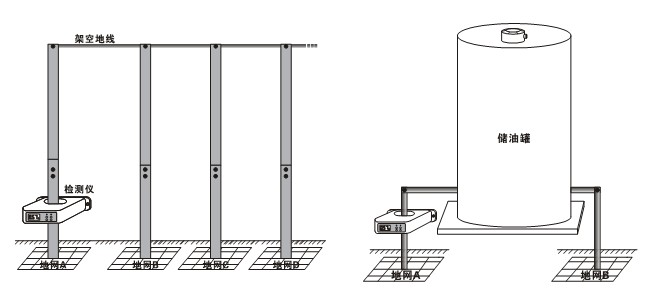

四.现场应用
