产品概述：
概述：

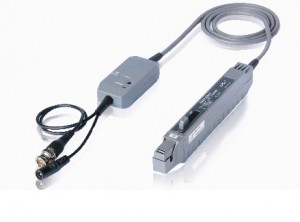

CP503 SIGLENT品牌电流探头是一款能够同时测量直流和交流的高性价比电流探头，体积轻巧，可在当前拥挤的电路板中使用自如。小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线。CP503可以测量30A的连续电流和50A的峰值电流,提供了40MHz的带宽。通常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。
技术参数：
|
型号 |
CP503 |
|
带宽 |
DC-40MHz（-3dB） |
|
上升时间 |
10ns or less |
|
连续电流最大值 |
30Arms |
|
峰值电流 |
50A（＜10μs） |
|
输出电压输入电压 |
0.1 V/A |
|
精度 |
±1%（0-30 Arms/DC，45-66Hz |
|
输入阻抗 |
参考下图 |
|
方波相应 |
50Hz，1KHz，100KHz，1MHz |
|
供电 |
DC 12 V/1A |
|
最大绝缘线电压 |
300 CAT Ⅰ |
|
工作温度及湿度 |
0-40 ℃，80% or less |
|
保存温度 |
-40-80 ℃ |
|
电缆长度 |
约1.5米 |
|
重量 |
约200克 |
|
适配器 |
DC 12 V/1A |
|
配件 |
高档工具包 |
● LED照明设计
● 半导体器件设计
● 逆电器/变压器设计
● 电子镇流器设计
● 工控/消费电子设计
● 发动机驱动装置设计
● 交通运输系统设计
