CP401电流探头


查看大图

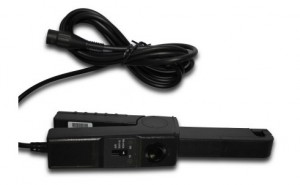

CP401电流探头

概述:   CP401电流探头可配合示波器使用,用于测量电流信号,可测量5mA至100A的电流。频宽:DC至100KHz。

  • 商品编号:465465462324221
  • 商品重量:1.000 克(g)
  • 货  号:5475675634234321
  • 品  牌:鼎阳科技
  • 计量单位:
  • 销售价: ¥0.00

产品概述:

概述:
  CP401电流探头可配合示波器使用,用于测量电流信号,可测量5mA至100A的电流。频宽:DC至100KHz。

        CP401电流探头采用电磁感应技术测量AC/DC电流,测量的范围可从几毫安到100安培。拥有低相位差的优点,能够有效的保证测   量功率的精准电压的输出(mV)。

        采用狭长的钳头设计,方便测量电缆线以及在狭窄空间中使用。

技术参数:

电气指标

精度和相移

量程

100mV/A

10mV/A

电流量程

5mA~10A峰值

1A~100A峰值

输出信号百分误差

3%±5mV

500m~40A峰值:4%±500uV40~100A峰值:100A时最大15%

频率范围(-3dB

DC~100kHz

相移

DC-65Hz<1.5°

DC-65Hz<1°

负载阻抗

1MΩ100pF

插入阻抗

001Ω

噪声

6mV

600μV

转换速率

0.3V/μS

20mV/μs

上升/下降时间

3μs

4μs

测量条件:23℃±5,20-75%RH,正弦频率48~65Hz,外磁场<40A/m,附近无载流线,中心测试样本,负载阻抗1MΩ

工作电压

最大600Vrms

共模电压

最大600Vrms

电池

9V碱性电池(符合NEDA 1604A,IEC 6LR61)

低电池指示

>6.5V,LED为绿色

过载指示

红色LED指示测量电流太大,需要改变量程

机械指标

操作温度

0~+50

保存温度

-3~+80

温度影响

10<0.2%

操作相对湿度

+10~+3085±5%相对湿度(无冷凝):+40~+5045±5%相对湿度(无冷凝)

操作高度

0~2000

最大鄂中插入

直径11.8mm

尺寸

231х36х67mm

重量

330g(含电池)

输出

2米同轴电缆,终端带有绝缘BNC插座

应用:

● 电流测试
  ●
功率测试
  ●
电机测试

电缆长度: 2m 产品尺寸: 231×67×35mm
