产品概述：
概述：

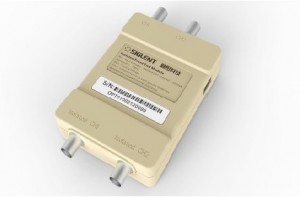

深圳市鼎阳（SIGLENT）科技有限公司自主研发的隔离通道选件（ISFE），是专门用于配合数字示波器测量强电信号的功能模块，适于鼎阳科技旗下全系列示波器产品。采用示波器的USB口5V供电，最大输入电压可达±600Vpp。
应用环境：
● 即插即用，示波器选件。
● USB5V供电，功耗小于1W，方便使用。
● 单通道隔离电压1000Vrms，通道间隔离电压2000Vrms。
● 可以用来测量不共地信号；家用220V交流信号；三相交流电信号等。
● 使用本产品实现普通示波器通道间隔离，被测信号与大地的隔离。
技术参数：
|
输入电压范围 |
-600Vpk～+600Vpk |
|
电压衰减比例 |
约200:1 |
|
带宽 |
≤1MHz |
|
输出电压范围 |
-3Vpk～ +3Vpk |
|
工作电压 |
5V±5%，USB供电 |
|
工作电流 |
<200mA |
|
通道对地隔离最大电压 |
1000Vrms |
|
通道间隔离最大电压 |
2000Vrms |
|
输入阻抗 |
10 MΩ |
注：DSO（带数据记录仪功能的示波器）+ISFE（隔离通道选件）+PSA（电源分析软件）；
可用于强电分析领域的专业解决方案。
● USB连接线
● 电源线
● BNC转接头×2
● 说明书
● 信号线×2
● 工业电源设计
● 电机功率分析
● 浮地差分信号分析
