产品概述：

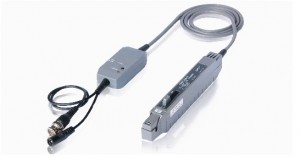

CP515是一款能够同时测量直流和交流的高性价比电流探头,钳口可夹住直径达20mm的导线，适用于大电流应用场合。CP515可以测量150A的连续电流和300A的峰值电流，提供了15MHz的带宽。通常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中
技术参数：
|
型号 参数 |
CP515 |
|
带宽 |

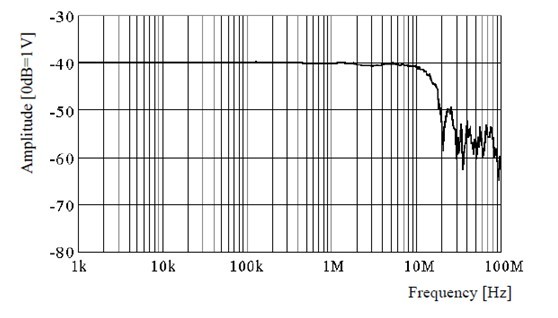

DC-15MHz(-3dB) 参考图1 |
|
上升时间 |
23ns or less |
|
连续电流最大值 |

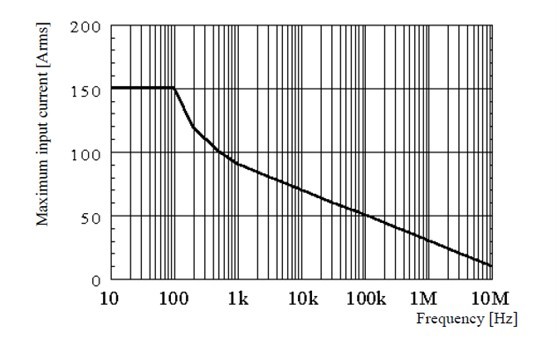

150Arms(随频率上升而下降，参考图2) |
|
峰值电流 |
300A（< 30 us） |
|
输出电压/输入电流 |
0.01V/A |
|
精度 |
±1%±1mV(0-150Arms/DC,45-66Hz) |
|
输入阻抗 |

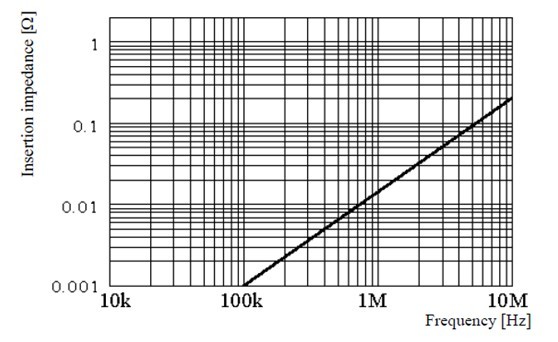

参考图3 |
|
供电 |
DC 12V/1A |
|
工作温度及湿度 |
0-40℃,80% or less |
|
最大绝缘线电压 |
600V CATII 300V CAT III |
|
电缆长度 |
约1.5米 |
|
重量 |
约400g |
应用：
●电源（开关式和线性）设计
●LED照明设计
●半导体器件设计
●逆变器/变压器设计
●电子镇流器设计
●工控/消费电子设计 发动机驱动装置设计
●交通运输系统（电动车辆、机车、航空电子设备等）设计
