产品概述：
概述

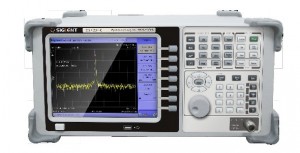

SSA3030频谱分析仪采用全数字中频技术设计，实现了优异的线性度和精度，拥有低至5Hz的带宽分辨率，多达5条的迹线测量显示。具有丰富的参数测量种类，多样化的通讯接口和8.4英寸的LED大屏幕显示。在加强产品各项性能的同时，也添了丰富的人性化设置，是SIGLENT继示波器、信号源成功推出后，为广大电子工程师打造的又一工作利器。
特性及优点：
● 频率范围9KHz ~ 3GHz
● 分辨率带宽5Hz~3MHz，以1至10连续步进
● 具备频率测量、AM和FM解调、色谱图等测量功能
● 多窗口、局部缩放测量显示
● 多达5条线迹测量显示
● 8.4’’LED背光显示屏，中英文操作菜单
● 多种通讯接口：USB、LAN、VGA、GPIB、RS232
● 结构紧凑，全金属外壳
技术参数：
给定的技术指标适用于以下条件：预热30分钟，同时仪器处于校准周期内并执行过自校准
|
|
频率范围 |
9kHz to 3GHz |
|
分辨率 |
1Hz | |
|
频率读数精度 |
±（频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/（扫描点-1）]+1Hz） | |
|
RBW |
范围(<1kHz 为选件) |
5Hz 至500kHz(以1 至 10 连续步进),1MHz,3MHz |
|
精度 |
<5% | |
|
视频带宽 |
10Hz 至 3MHz,1-3-10 序列 | |
|
DANL |
1MHz |
-120dBm |
|
120MHz |
-124dBm | |
|
600MHz |
-122dBm | |
|
1250MHz |
-125dBm | |
|
1850Hz |
-123dBm | |
|
2350MHz |
-121dBm | |
|
2650MHz |
-120dBm | |
|
3000MHz |
-118dBm | |
|
相位噪声 |
频偏10kHz |
-85dBc/Hz（典型值） |
|
频偏1MHz |
-105dBc/Hz | |
|
扫描时间 |
扫宽 |
10ms 至 3000s |
|
频率计数器 |
分辨率 |
1Hz,10Hz,100H,1kHz |
|
波动范围 |
±（频率读数×频率基准精度+计数分辨率） | |
|
幅度 |
最大安全输入电平 |
+33dBm(平均连续功率) |
|
输入衰减器范围 |
0 to 50dB,布进位2dB | |
|
输入/输出 |
射频输入 |
N型阴性(50Ω) |
|
标准接口 |
USB-Host，USB-Device,LAN,RS232,BNC，VGA，GPIB | |
|
常用特性 |
显示器 |
8.4英寸TFT-LCD，背光亮度可调 |
|
重量 |
7.6kg | |
|
尺寸 |
390(W)×182(H)×230(D)mm | |
|
工作温度 |
0℃ to 45℃ | |
|
存储温度 |
-25℃ to +70℃ | |
|
电源参数 |
180V 到 250V AC,40Hz to 60Hz,功耗≤60W |
应用：
● 科研教育
● 辐射、场强检测
● 无线电信号测量分析
● 电子产品生产、制造
● 电力、电子、射频计量方面
