概述：

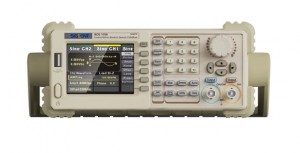

SDG1000系列高性能的函数/真任意波形发生器采用直接数字频率合成（DDS）技术设计，能够产生精确、稳定、低失真的输出信号。
主要特点
● 采用先进的DDS技术，双通道输出，125Msa/s采样率，14bit垂直分辨率；
● 输出5种标准波形，内置48种任意波形；
● 丰富的调制功能：AM、FM、PM、DSB-AM、FSK、ASK、PWM、Sweep、Burst，以及输出线性/对数扫描和脉冲串波形；
● 丰富的输入输出：波形输出，同步信号输出，外接调制源，外接基准10MHz时钟源，外触发输入；
● 独特的通道耦合和通道复制功能；
● 内置高精度、宽频带频率计，可测量范围：100 mHz ~ 200 MHz（单通道）；
● 标准配置接口：USB Device，USB Host，支持U盘存储和软件升级；可选配GPIB接口，可与SDS1000系列数字示波器无缝互连；
● 配置功能强大的任意波编辑软件，支持远程命令控制。
技术参数：
|
型号 |
SDG1005 |
SDG1010 |
SDG1020 |
SDG1025 |
SDG1050 | ||
|
最高输出频率 |
5MHz |
10MHz |
20MHz |
25MHz |
50MHz | ||
|
输出通道数 |
2 | ||||||
|
采样率 |
125 MSa/s | ||||||
|
任意波长度 |
16 kpts | ||||||
|
频率分辨率 |
1 μHz | ||||||
|
垂直分辨率 |
14 bits | ||||||
|
波形 |
正弦波、方波、三角波、脉冲波、高斯白噪声、任意波，内置48种任意函数波形 | ||||||
|
正弦波 |
1μHz ~ 5MHz |
1μHz ~ 10MHz |
1μHz ~20MHz |
1μHz ~ 25MHz |
1μHz ~ 50MHz | ||
|
方波 |
1μHz ~ 5MHz |
1μHz ~ 10MHz |
1μHz ~20MHz |
1μHz ~ 25MHz |
1μHz ~ 25MHz | ||
|
脉冲 |
500μHz ~ 5MHz |
500μHz ~ 5MHz |
500μHz ~5MHz |
500μHz ~ 5MHz |
500μHz ~ 5MHz | ||
|
锯齿波/三角波 |
1μHz ~ 300KHz |
1μHz ~ 300KHz |
1μHz ~ 300KHz |
1μHz ~ 300KHz |
1μHz ~ 300KHz | ||
|
高斯白噪声 |
5MHz |
10MHz |
20MHz |
25MHz |
50MHz | ||
|
任意波 |
1μHz ~ 5MHz |
1μHz ~ 5MHz |
1μHz ~5MHz |
1μHz ~5MHz |
1μHz ~ 5MHz | ||
|
调制功能 |
AM、FM、PM、DSB-AM、FSK、ASK、PWM、Sweep、Burst | ||||||
|
其他功能 |
频率计：测量范围100 mHz ~ 200 MHz | ||||||
|
标准接口 |
USB Host & Device | ||||||
|
选配接口 |
GPIB(IEEE-488) | ||||||
|
尺寸（宽×高×深） |
229mm×105mm×281mm | ||||||
|
详细性能参数和技术指标请参照 | |||||||
标准附件：
● 一根符合所在国标准的电源线
● 一根USB数据线
● 一套EasyWave for WIN98/2000/XP 任意波形绘制软件
● 一本《用户手册》
● 一份《产品保修卡》
● 一本《快速指南》
选购附件：
● BNC电缆
● GPIB接口
应用：
● 模拟传感器
● 实际环境信号
● 电路功能测试
● IC芯片测试
● 研究与教学
产品重量： 2.5KG 产品尺寸： 229mm×105mm×281mm(w×H×D)
