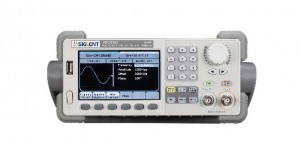

产品概述：
● 4.3英寸TFT液晶显示屏，DDS技术，双通道独立输出，80/110/120/160MHz最高输出频率
● 500MSa/s采样率，14bit垂直分辨率，最大波形长度512Kpts
● 有效保证任意波形的输出细节2ppm高频稳定度，-116dBc/Hz的低相位噪声信号输出
● 输出信号地与机壳地隔离，保证测试系统的纯洁性
● 拥有优异的高频高幅特性，20Vpp（高阻）的输出频率可达40MHz能产生不受频率影响的快速上升/下降沿的脉冲波形
● 输出低抖动、极小占空比的脉冲信号，边沿和脉宽可以大范围、精细调节
● 丰富的调制功能：AM，DSB-AM，FM，PM，ASK，FSK，PWM以及线性/对数频率扫描和脉冲串输出
● 丰富的输入输出：波形输出、同步信号输出、外接调制源、触发输入/输出、10MHz时钟源输入/输出
● 内置高精度、宽频带频率计，频率范围：100mHz—200MHz
● 标配USB Host，USB Device支持U盘存储和上位机软件控制
● 配置功能强大的任意波形编辑软件Easywave
● 可与SDS1000系列数字示波器无缝连接
● 支持USB-TMC协议，提供SCPI编程手册
技术参数：
|
型号 |
SDG5082 |
SDG5112 |
SDG5122 |
SDG5162 | |
|
最高输出频率 |
80MHz |
110MHz |
120MHz |
160MHz | |
|
输出通道数 |
2 | ||||
|
采样率 |
500MSa/s | ||||
|
任意波长度 |
CH1：16Kpts，CH2：512Kpts | ||||
|
频率分辨率 |
1μHz | ||||
|
垂直分辨率 |
14bit | ||||
|
波形 |
正弦波，方波，三角波，脉冲波，高斯白噪声，直流函数波形 | ||||
|
正弦波 |
1μHz～80MHz |
1μHz～110MHz |
1μHz～120MHz |
1μHz～160MHz | |
|
方波 |
1μHz～30MHz |
1μHz～40MHz |
1μHz～40MHz |
1μHz～50MHz | |
|
脉冲 |
1μHz～20MHz |
1μHz～30MHz |
1μHz～30MHz |
1μHz～40MHz | |
|
锯齿波/三角波 |
1μHz～2MHz |
1μHz～3MHz |
1μHz～3MHz |
1μHz～4MHz | |
|
高斯白噪声 |
100MHz带宽（-3dB） |
100MHz带宽（-3dB） |
100MHz带宽（-3dB） |
100MHz带宽（-3dB） | |
|
任意波 |
1μHz～20MHz |
1μHz～30MHz |
1μHz～30MHz |
1μHz～40MHz | |
|
调制功能 |
AM，DSB-AM，FM，PM，ASK，FSK，PWM，Sweep，Burst | ||||
|
幅度范围 |
≤40MHz: 1mVpp~10Vpp(50Ω), 2mVpp~20Vpp(高阻) 130MHz~160MHz: 1mVpp~1.5Vpp(50Ω),2mVpp~3Vpp(高阻) | ||||
|
频率计 |
频率范围：100MHz～200MHz | ||||
|
标准接口 |
USB Host，USB Device | ||||
|
选配接口 |
LAN，GPIB（IEEE-488） | ||||
|
尺寸 |
宽×高×深=261mm×105mm×344mm | ||||
|
详细性能参数和技术指标请参 | |||||
● 一根符合所在国标准的电源线
● 一根USB数据线
● 一套EasyWave for WIN98/2000/XP 任意波形绘制软件
● 一本《用户手册》
● 一份《产品保修卡》
● 一本《快速指南》
选购附件：
● BNC电缆
● GPIB接口
应用：
● 模拟传感器
● 实际环境信号
● 电路功能测试
● IC芯片测试
● 研究与教学
