产品概述：

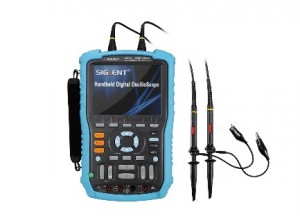

SHS800系列经济型手持示波表集示波器，万用表，记录仪(包括趋势图和波形记录仪)功能于一体，在继承了SHS1000系列稳定性 能的同时，采用全新包装，给用户带来不一样的视觉体验，是鼎阳科技为广大工程师量身打造的普及型野外测量仪器。
产品规格：
|
示波器部分 | |||||||
|
型号 |
SHS806 |
SHS810 |
SHS815 |
SHS820 | |||
|
带宽 |
60MHz |
100MHz |
150MHz |
200MHz | |||
|
上升时间 |
≤5.8ns |
≤3.5ns |
≤2.3ns |
≤1.75ns | |||
|
输入阻抗 |
1MΩ±2％, 18pf±3pf | ||||||
|
实时采样率 |
单通道 1 GSa/s ， 双通道 500 MSa/s |
单通道 500 MSa/s | |||||
|
等效采样率 |
50GSa/s | ||||||
|
存储深度 |
2Mpts | ||||||
|
时基档位 |
5 ns/ div – 50s/ div |
2.5 ns/ div – 50s/ div | |||||
|
扫描时基 |
100ms/ div ～ 50s/ div | ||||||
|
垂直灵敏度 |
2mV/div – 100V/div(1-2-5 step) | ||||||
|
垂直分辨率 |
8 bits | ||||||
|
触发类型 |
边沿、脉宽、视频、 | ||||||
|
硬 件 频 率 计 |
6位触发频率计 | ||||||
|
接 口 |
USB Device, USB Host | ||||||
|
数 学 运 算 |
+, -, * , /, FFT | ||||||
|
示 波 器 趋 势 图 |
800K个点 | ||||||
|
万用表部分 | ||||
|
最大显示位数 |
6000 | |||
|
项目 |
档位 |
精度 | ||
|
直流电压测量 |
60mV - 1000V |
±1%±15digit | ||
|
交流电压测量 |
60mV –750V |
±1%±15digit | ||
|
直流电流测量 |
60mV -10A |
±1%±5digit | ||
|
交流电流测量 |
60mV -10A |
±1%±5digit | ||
|
电容测量 |
40.00nF |
±3%±10digit | ||
|
400.0nF-400.0uF |
±4%±5digit | |||
|
电阻测量 |
600Ω - 60MΩ |
±1%±5digit | ||
|
通断测试 |
<50Ω | |||
|
二极管 |
0V～2.0V | |||
|
趋势图功能 |
1.2M个点 | |||
|
深存储波形记录 |
7M个点 | |||
|
测量模式 |
手动/自动 | |||
|
一般特征 | ||||
|
界面显示 |
彩色TFT-LCD，320×234显示 | |||
|
供电方式 |
本机电池供电或外界直流适配器供电 | |||
|
电源 |
内置可充电锂电池：7.4V 5000mAh，电池工作＞3小时；外置直流适配器：100-240V 50/60Hz输入 9V 4A输出 | |||
|
机身重量 |
1.5Kg | |||
|
机身尺寸 |
163.2mm×259.5mm×53.3mm | |||
|
配件 |
无源探头二根，电源线，直流适配器、万用表笔 | |||
| 产品附件： |
| ● CATII400V无源探头两根 ● 电源线 ● 直流适配器 ● 万用表笔 |
| 可选配附件： |

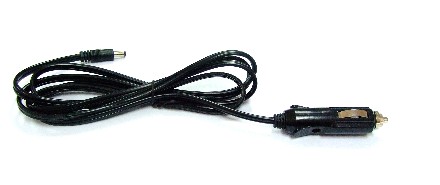

| ●车载充电器 |
应用：
● 户外测量
● 电路测量
● 风电、光伏发电等新能源设备测试
● 汽车电子、电动汽车测试
● 电力系统强电测试、工业现场电气调试测试
● 教育科研
● 产品质量控制
产品重量： 1.5Kg 产品尺寸： 163.2mm×259.5mm×53.3mm(w×H×D)
