SHS1000系列 手持示波表


查看大图

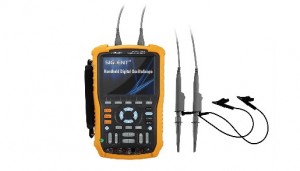

SHS1000系列 手持示波表

SHS1000系列隔离手持示波表是深圳市鼎阳科技有限公司经数年研究、采用专用的隔离芯片,具有高集成、低功耗、小体积等特点,集数字示波器、万用表和记录仪(包括趋势图和波形记录仪)功能于一身,是中国第一款全隔离数字式手持示波表,打破海外同行的垄断,具有完全自主知识产权的产品。

  • 商品编号:5675675621312478978
  • 商品重量:1.000 克(g)
  • 货  号:678678672341232
  • 品  牌:鼎阳科技
  • 计量单位:
  • 销售价: ¥0.00

产品概述:

SHS1000系列隔离手持示波表是深圳市鼎阳科技有限公司经数年研究、采用专用的隔离芯片,具有高集成、低功耗、小体积等特点,集数字示波器、万用表和记录仪(包括趋势图和波形记录仪)功能于一身,是中国第一款全隔离数字式手持示波表,打破海外同行的垄断,具有完全自主知识产权的产品。

技术参数:

示 波 器 部 分

型 号

SHS1062

SHS1102

带 宽

60 M

100 M

上 升 时 间

≤ 5.8 ns

≤ 3.5 ns

实 时 采 样 率

单 通 道 1 GS/s , 双 通 道 500 MS/s

单 通 道 1 GS/s , 双 通 道 500 MS/s

等 效 采 样 率

50 GS/s

50 GS/s

存 储 深 度

单通道最大2M

单通道最大2M

时 基 档 位

5 nS/DIV ~ 50 S/DIV

2.5 nS/DIV ~ 50 S/DIV

扫 描 时 基

100 mS/DIV ~ 50 S/DIV

100 mS/DIV ~ 50 S/DIV

垂 直 灵 敏 度

5 mV/DIV ~ 100 V/DIV1-2-5顺序)

5 mV/DIV ~ 100 V/DIV1-2-5顺序)

垂 直 分 辨 率

8 bit

8 bit

触 发 类 型

边沿、脉宽、视频、斜率、交替

边沿、脉宽、视频、斜率、交替

硬 件 频 率 计

6位触发频率计

6位触发频率计

接 口

USB Device, USB Host

USB Device, USB Host

数 学 运 算

+,-,*,/,FFT

+,-,*,/,FFT

示 波 器 趋 势 图

800K个点

万 用 表 部 分

最 大 显 示

6000

直 流 电 压

60 mV
600 mV ~ 1000 V

±(1% + 15 digit
±(1% + 5 digit

交 流 电 压

60 mV
600 mV ~ 750 V

±(1% + 15 digit
±(1% + 5 digit

直 流 电 流

60.00 mA ~ 600 mA
6 A ~ 10 A

±(1% + 5 digit
±(1.5% + 5 digit

交 流 电 流

60.00 mV ~ 600 mA
6 A ~ 10 A

±(1% + 5 digit
±(1.5% + 5 digit

电 阻

600Ω ~ 60 MΩ

±(1% + 5 digit

电 容

40 nF 测量电容 >5 nF
400 nF ~ 400 μF

±(3% + 10 digit
±(4% + 5 digit

二 极 管

02 V

通 断

小于 50Ω告警

万 用 表 趋 势 图

1.2M个点

通道与大地、通道间

过压分类

最大电压

CATCAT

1000 Vrms

CAT

600 Vrms

万用表到大地

过压分类

最大电压

CATCAT

600 Vrms

CAT

300 Vrms

通道输入最大电压

过压分类

最大电压

1X CATCAT

300 Vrms

1X CAT

150 Vrms

10X CATCAT

1000 Vrms

10X CAT

600 Vrms

万用表端口最大输入

电压端口

DC 1000V, AC 750V

电流端口(mA

AC 250V/600mA

电流端口(A

AC 250V/10A

通道共模抑制比

>1000:1 50MHz

通道间的隔离度

>35 dB

一 般 特 性

界面显示

5.7 英寸彩色TFT_LCD, 320 X 240 显示

供电方式

内置可充电锂电池: 7.4V 5000mAh,电池供电约3小时
外置适配器:100240V 50/60Hz 输入,9V 4A输出

机身重量

1.5Kg

机身尺寸

163.2 x 259.5 x 53.3 mm

配 件

无源探头、表笔

产品附件:
● 无源探头二根
● 电源线
● 直流适配器
● 万用表笔

可选配附件:

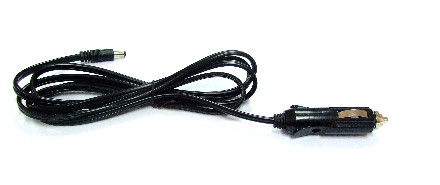

●车载充电器

应用:
● 开关电源、变频器、变流器、照明电子等电力电子电路测量
● 风电、光伏发电等新能源设备测试
● 汽车电子、电动汽车测试
● 电力系统强电测试
● 工业现场电气调试测试
● 教育科研
● 野外测试
