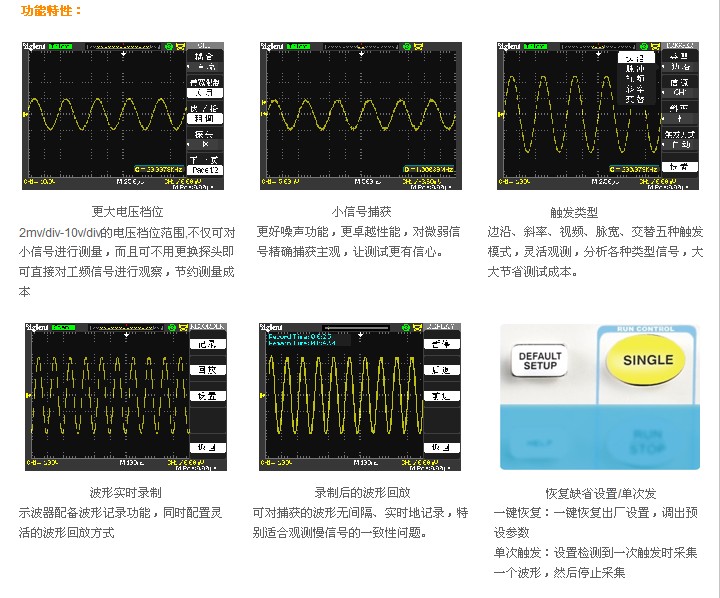

特性及优点：
● 5.7寸彩色TFT-LCD显示
● 实时采样率1GSa/s，等效采样率50GSa/s
● 7Mpts波形记录功能，最长记录时间33.3小时
● 5种触发功能：边沿、脉冲、视频、斜率、交替
● 3种光标模式，32种自动测量参数
● 5种数学运算：+、-、*、FFT
● 屏幕保护功能（1分钟至5小时）
● 嵌入式在线帮助、一键存储、一键打印功能
技术参数：
|

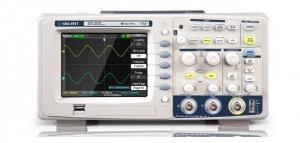

型号 |
SDS1062CM |
SDS1102CM |
SDS1152CM | |
|
宽带 |
60MHz |
100MHz |
150MHz | |
|
通道数 |
2CH+1EXT | |||
|
实时采样率 |
1GSa/s | |||
|
等效采样率 |
50GSa/s | |||
|
存储深度 |
2Mpts | |||
|
上升时间 |
< 5.6ns |
< 3.5ns |
< 2.3ns | |
|
输入阻抗 |
1M欧姆‖17pF | |||
|
时基档位 |
5.0ns/div-50s/div |
2.5ns/div-50s/div | ||
|
Scan:100ms-50s/div | ||||
|
垂直灵敏度 |
2mV - 10V/div | |||
|
垂直分辨率 |
8bit | |||
|
触发源 |
CH1 、CH2、Ext、Ext/5、AC Line | |||
|
触发类型 |
边沿、脉冲、视频、斜率、交替 | |||
|
数字运算 |
+ 、 - 、×、÷、FFT | |||
|
数字滤波 |
高通、低通、带通、带阻 | |||
|
最大输入电压 |
±400V（DC+AC峰值），CAT I，CAT II | |||
|
内部存储 |
2组参考波形，20组设置，10组波形 | |||
|
外部存储 |
位图存储、CSV存储、波形存储、设置存储 | |||
|
语言 |
简体中文 、繁体中文、英文、德语、日语、法语、韩语、阿拉伯语、俄语、西班牙语、葡萄牙语、意大利语 | |||
|
接口 |
USB Host、USB Device、RS232、Pass/Fail out | |||
|
显示 |
7’’彩色TFT-LCD,8×18格波形显示 | |||
|
电源 |
AC 100-240V、45Hz-440Hz、50VA Max | |||
|

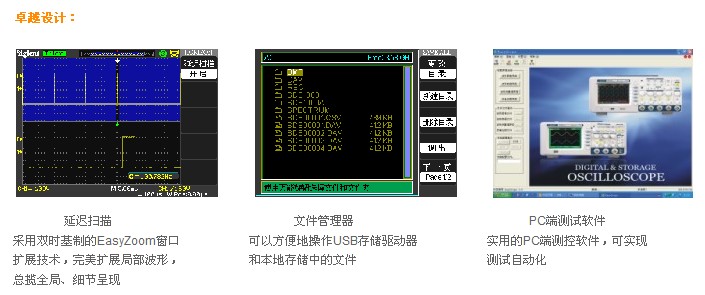

上位机软件 |
可以通过电脑远程控制示波器，分析提取波形数据 | |||
|
备注 |
可与原厂信号源无缝连接，形成信号的采集、产生一体化系统 | |||

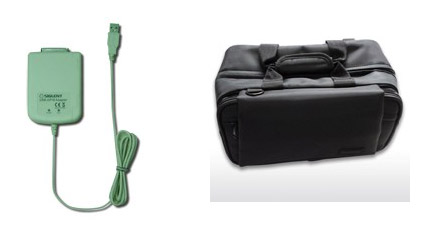

可选配件
● BNC 同轴电缆线
● RS-232串口线
● USB-GPIB
● EasyDsoLib软件开发包（免费）
● 示波器便携包
产品重量： 2.3KG 产品尺寸： 305mm X154mm X133mm（W×H×D）
