产品概述：
概述：

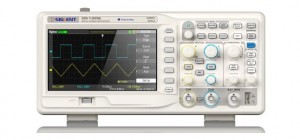

SDS1000CML系列示波器，高达2Mpts的存储深度领先于其它示波器的技术水平。在捕获长信号活动窗口的同时，保证精细的定时分辨率，同时配备7寸彩色TFT LCD液晶屏，帮助您更好地洞察信号细节；1GSa/s采样率让您自信地考察瞬时信号；简洁的界面保证了示波器的易用性、操作性；SDS1000CML系列示波器包括更容易和更快完成工作所需要的标准特性，有效分析信号，大大提高工作效率，轻松应对复杂信号的测量。
特性及优点：
● 实时采样高达1GSa/s,等效采样50GSa/s
● 带宽为70MHz、100MHz、150MHz
● 2Mpts的存储深度纵览全局、细致呈现
● 5种触发功能：边沿、脉宽、视频、斜率、交替
● 5种数学运算：+、-、*、/、FFT
● 屏幕保护功能（1分钟至5小时）
● 独特的数字滤波与波形录制功能
● 嵌入式在线帮助、一键存储、一键打印功能
● 标准配置接口：USB Host：支持U盘存储及固件升级；USB Device：支持PC远程控制及PictBridge打印；RS-232；Pass/Fail接口
技术参数：
|
型号 |
SDS1072CML |
SDS1102CML |
SDS1152CML | |
|
宽带 |
70MHz |
100MHz |
150MHz | |
|
通道数 |
2CH+1EXT | |||
|
实时采样率 |
1GSa/s | |||
|
等效采样率 |
50GSa/s | |||
|
存储深度 |
2Mpts | |||
|
上升时间 |
< 5ns |
< 3.5ns |
< 2.3ns | |
|
输入阻抗 |
1M欧姆‖17pF | |||
|
时基档位 |
5.0ns/div-50s/div |
2.5ns/div-50s/div | ||
|
Scan:100ms-50s/div | ||||
|
垂直灵敏度 |
2mV - 10V/div | |||
|
垂直分辨率 |
8bit | |||
|
触发源 |
CH1 、CH2、Ext、Ext/5、AC Line | |||
|
触发类型 |
边沿、脉宽、视频、斜率、交替 | |||
|
数字运算 |
+ 、 - 、×、 ÷、FFT | |||
|
数字滤波 |
高通、低通、带通、带阻 | |||
|
最大输入电压 |
±400V（DC+AC峰值），CAT I，CAT II | |||
|
内部存储 |
2组参考波形，20组设置，10组波形 | |||
|
外部存储 |
位图存储、CSV存储、波形存储、设置存储 | |||
|
语言 |
简体中文 、繁体中文、英文、德语、日语、法语、韩语、阿拉伯语、俄语、西班牙语、葡萄牙语、意大利语 | |||
|
接口 |
USB Host、USB Device、RS-232、Pass/Fail out | |||
|
显示 |
7’’彩色TFT-LCD，8×18格波形显示 | |||
|
电源 |
AC 100-240V、45Hz-440Hz、50VA Max | |||
|
上位机软件 |
可以通过电脑远程控制示波器，分析提取波形数据 | |||
|
备注 |
可与原厂信号源无缝连接，形成信号的采集，产生一体化系统 | |||

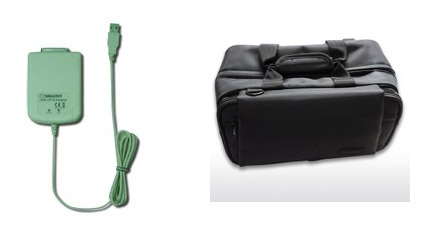

可选配件
● BNC 同轴电缆线
● RS-232串口线
● USB-GPIB
● EasyDsoLib软件开发包（免费）
● 示波器便携包
应用：
● 嵌入式电子线路设计和调试
● 机电产品设计和分析
● 教育科研
● 产品质量控制
● 考察瞬时信号
● 制造测试、电路功能测试
