SDS1000CFL系列 数字示波器


查看大图

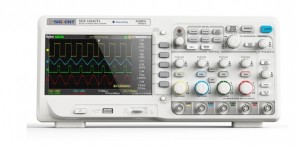

SDS1000CFL系列 数字示波器

国际化的研发理念,打造出性能更强大、操作更人性化的SDS1000CFL系列!该产品秉承了鼎阳产品的多功能、高性能,提供最多四通道与一个外部触发输入通道,可同时捕获显示多路信号,满足产品开发及验证的应用需求。同时,产品配备高达2GSa/S的采样率, 7寸彩色TFT LCD液晶屏,满足了复杂硬件设计中更高带宽、更高采样率的测试需求。

  • 商品编号:5475675676523421
  • 商品重量:1.000 克(g)
  • 货  号:32323465648979877
  • 品  牌:鼎阳科技
  • 销售价: ¥0.00

产品概述:

概述
        国际化的研发理念,打造出性能更强大、操作更人性化的SDS1000CFL系列!该产品秉承了鼎阳产品的多功能、高性能,提供最多四通道与一个外部触发输入通道,可同时捕获显示多路信号,满足产品开发及验证的应用需求。同时,产品配备高达2GSa/S的采样率, 7寸彩色TFT LCD液晶屏,满足了复杂硬件设计中更高带宽、更高采样率的测试需求。单通道24K的存储深度更是领先于国内同类型产品,信号观测时间更长、更深入洞察信号细节。强大的触发和分析能力使其易于捕获和分析波形,大大提高测试效率。丰富的接口配置实现与PC无缝连接,满足对波形数据的处理需要及快捷组建测试系统。

        特性及优点:
        高性能示波器
        ● 带宽为300MHZ、200MHZ、100MHZ、70MHZ
        ● 四个模拟通道+外触发通道
        ● 单通道2GSa/s采样率,单通道24Kpts存储深度

        完整的连接标准
        ● 双USB Host:支持U盘存储及固件升级;USB Device:支持PC远程控制及PictBridge打印,LAN,Pass/Fail接口
        ● 兼容LXI标准,支持SCPI程控命令

        更多信号显示
        ● 7英寸宽视角64K色TFT-LCD显示屏
        ● 超大屏幕8×18格波形显示范围

        更高效率
        ● 6位硬件频率计实时计数显示
        ● 4组参考波形,20组设置,20组波形内部存储
        ● 5种触发功能:边沿、脉宽、视频、斜率、交替
        ● 4种存储类型:设置数据、波形数据、界面位图、CSV文件
        ● 独特的数字滤波与波形录制功能
        ● 实时显示日期跟时间,支持电流探头、电压探头切换
        ● 12种语言显示及嵌入式在线帮助、一键存储、一键打印功能

技术参数:

型号

SDS1072/1074CFL

SDS1102/1104CFL

SDS1202/1204CFL

SDS1302/1304CFL

宽带

70MHz

100MHz

200MHz

300MHz

通道数

2/4CH+1EXT

实时采样率

1GSa/s(每通道),2GSa/s(半通道)

等效采样率

50GSa/s

存储深度

12K(每通道),24k(半通道)

上升时间

< 5ns

< 3.5ns

< 1.8ns

< 1.2ns

输入阻抗

1M欧姆13pF

1M欧姆13pF50Ω

时基档位

5.0ns/div-50s/div

2.5ns/div-50s/div

2.5ns/div-50s/div

1.0ns/div-50s/div

Scan:100ms-50s/div

垂直灵敏度

2mV - 5V/div

垂直分辨率

8bit

触发源

CH1 CH2、 CH3CH4ExtExt/5AC Line

触发类型

边沿、脉宽、视频、斜率、交替

数字运算

、 ×、 ÷FFT

数字滤波

高通、低通、带通、带阻

最大输入电压

±400VDC+AC峰值),CAT ICAT II

内部存储

2/4组参考波形,20组设置,20组波形

外部存储

位图存储、CSV存储、波形存储、设置存储

语言

简体中文 、繁体中文、英文、德语、日语、法语,韩语、阿拉伯语、俄语、西班牙语、葡萄牙语、意大利语

接口

USB HostUSB DeviceLANPass/Fail out

显示

7’’彩色TFT-LCD

电源

AC 100-240V45Hz-440Hz50VA Max

上位机软件

可以通过电脑远程控制示波器,分析提取波形数据

备注

可与原厂信号源无缝连接,形成信号的采集、产生一体化系统

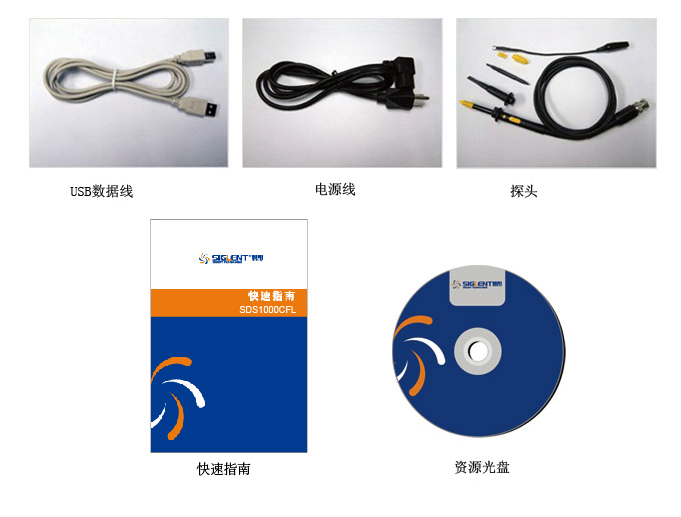

标准配件

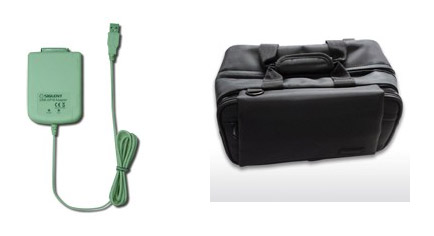

可选配件

  BNC 同轴电缆线
  RS-232串口线
  USB-GPIB
  EasyDsoLib软件开发包(免费)
  示波器便携包

应用:
 ● 嵌入式电子线路设计和调试
 ● 机电产品设计和分析
 ● 教育科研
 ● 产品质量控制
 ● 考察瞬时信号
 ● 制造测试、电路功能测试
产品重量:2.5KG 产品尺寸:323mm×157mm×135mm(W×H×D)
