特点：
测试容量 200VA
交直流耐压, 绝缘阻抗及接地阻抗四机一体
提供42A接地阻抗测试电流
真有效值截止电流测量
附加电弧侦测功能
电压相位零度启动
带反馈矫正的高稳定度高压回路设计
电压上升时间可控
在高压未输出的模式下，即可设定电压及电流值
测试期间电压可调整
提供 9 pin PLC 控制接口, 可控制启动/停止
提供指示灯以及蜂鸣器自动测试 FAIL指示
高压扫描盒(选购)
接口: RS-232(标准), GPIB(选购)

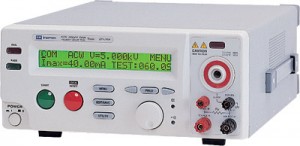

GPT/GPI-700A系列电子安规测试器, 具有符合各种安规标准之测试能力的要求, 例如 UL, CSA, JIS及BS…等. 在操作界面更是符合使用者的需求-- 简单, 可自动测试, 以提供安全且可靠的测试结果. 此多功能的GPT/GPI-700A系列可使用于生产线或实验室…等测试范畴. 依据测试功能的要求, GPT/GPI-700A系列共有5种不同的型号, 可供使用者选择. GPT-705A提供交流耐压测试; GPT-715A提供交流 / 直流耐压测试; GPI-725A则提供交流耐压及绝缘阻抗测试; GPI-735A具有交流 / 直流耐压测试, 绝缘阻抗测试; GPI-745A更提供了四种主要的测试功能 – 交流 / 直流耐压, 绝缘阻抗测试及接地阻抗测试, 以符合不同产品多样测试的需求. 每一种型号均可透过远程遥控, 编辑测试步骤, 以提供使用者方便, 快速, 安全的测试环境及可靠的结果.
产品规格：
|
交流耐压测试 | |
|
电压范围 |
0.100kV~5.000kV |
|
电压解析度 |
5V |
|
电压调节率 |
1% + 5 V |
|
电压准确度 |
1% 读值 + 10V (above 500V) |
|
最大电流 |
40mA(above 500V) |
|
电流限制 |
0.1mA~40mA, 解析度0.02mA |
|
电流准确度 |
1% 读值 + 80uA |
|
直流耐压测试(GPT-715A/GPI-735A/GPI-745A) | |
|
电压范围 |
0.100~6.000kV |
|
电压解析度 |
5V |
|
电压调节率 |
1% + 5 V |
|
电压准确度 |
1% 读值 + 10V (above 500V) |
|
最大电流 |
10mA,(above 500V) |
|
电流限制 |
0.1mA~10mA, 解析度0.01mA |
|
电流准确度 |
1% 读值 + 50uA |
|
绝缘阻抗测试(GPI-725A/735A/745A) | |
|
直流电压 |
50V/100V/500V/1000V |
|
阻抗范围 |
1M ~9900M (500V ,1000V) |
|
阻抗准确度 |
50V /100V 1M~50M : 5% 读值 + 1位 |
|
接地阻抗测试(GPI-745A) | |
|
电压范围 |
Max. 8V(DC) |
|
电流范围 |
3~42A(DC) |
|
电流解析度 |
0.02A |
|
电流准确度 |
1% 读值 + 0.2A(3A~8A) 1% 读值 +50mA(9A~42A) |
|
接地范围 |
0~600mΩ |
|
阻抗解析度 |
100uΩ |
|
阻抗准确度 |
1% 读值 + 3 mΩ |
|
测试方式 |
四线制 |
|
电弧侦测 | |
|
侦测电流 |
40 level (1~40mA) |
|
记忆体 | |
|
|
10组，每组16步 |
|
接口 | |
|
远程 I/O |
标准 |
|
RS-232C |
标准 |
|
扫描接口 |
标准 |
|
背板输出 |
标准 |
|
GPIB |
选购 |
|
扫描盒 |
选购 |
|
电源 | |
|
|
AC100V,120V,220V,230V±10% 50/60Hz |
|
附件 | |
|
|
电源线 x 1, |
|
尺寸&重量 | |
|
|
330(宽) x 149(高) x 446(长) mm |
GHT-205 高压测棒x 1 for GPT-705A/GPT-715A/GPI-725A/GPI-735A ; GHT-205 x 1, GTL-115 接地阻抗测试线 x 1 for GPI-745A
选购配件
Opt.01 GPIB 卡 (工厂安装)
Opt.04 HSB-001-1 扫描盒, 高压8通道/接地阻抗8通道 (GPI-745A)
Opt.05 HSB-001-2 扫描盒, 高压16通道
选购附件
GHT-107A高压测试线
GHT-108 HSB-001-1 / HSB-001-2 高压连接线
GHT-110 HSB-001-1 / HSB-001-2 通讯连接线
GHT-113高压测试枪
GRA-402机架面板 (19", 4U)
GRA-406 HSB-001-1 / HSB-001-2 机架面板 (19", 3U)
GTL-232 RS-232C 通讯连接线
