特点：
测试频率：100Hz ~ 2kHz, 245 点
0.1% 高测量准确度
100 组设定条件记忆储存、调取功能
R/Q, C/D, C/R, L/Q 测试模式
绝对值、△值、△%值显示
240 x 128 大型 LCD 显示屏
测试条件及结果同时显示在屏幕上
产品叙述：

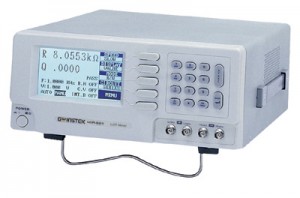

高精度LCR测试仪 , 100Hz ~ 2kHz (245 点)
LCR－800系列是一款应用于元器件/材料测量的高级数字LCR测试仪，可用于研发和生产线等多种不同的应用场合。240x128大型点阵LCD可同时显示两组测量项目值和测试设置参数，同时可以方便使用者看到整个画面。测量结果元器件的附加因数可同时显示，像R/Q、C/D、C/R和L/Q。LCR－821还具有更精确的电阻测量模式，可以同时测量绝对值和相位角。100组测量条件设置记忆体使得LCR-800系列满足多种测试环境和场合。通过RS-232接口的PC软件，可以使使用者通过标准的PC显示器得到更好的视觉感受。Handler接口是LCR-826/827/829的标配接口。
产品规格：
|
测试频率 |
|
|
|
100Hz ~ 2kHz (245 点) |
|
准确度 | |
|
|
0.1% |
|
测试速度 | |
|
|
68mS |
|
测试信号电平 | |
|
|
0.1V ~ 1.275V (5mV步进) |
|
直流偏压 | |
|
内部 |
2V |
|
外部 |
0 ~ 30V |
|
显示范围 | |
|
阻抗/电阻 |
R 0.00001Ω ~ 99999kΩ |
|
电容 |
C 0.00001pF ~ 99999uF |
|
感抗 |
L 0.00001mH ~ 99999H |
|
品质因素 |
Q 0.0001 ~ 9999 |
|
损耗因素 |
D 0.0001 ~ 9999 |
|
测试模式 | |
|
|
R/Q, C/D, C/R, L/Q |
|
等效电路 | |
|
|
串联/并联可切换 |
|
记忆体 | |
|
|
100组 |
|
平均 | |
|
|
1~255次 |
|
测试速度 | |
|
|
慢, 中, 快 |
|
显示模式 | |
|
|
绝对值, Δ%值, Δ值 |
|
显示屏 | |
|
|
240 x 128点阵 C.C.F.L 背光 LCD |
|
接口(选购配备) | |
|
|
RS-232C (含LCR-Viewer 软件) |
|
电源 | |
|
|
100V ~ 240V, 50/60Hz |
|
附件 | |
|
|
电源线x 1, |
|
尺寸及重量 | |
|
|
330(宽) x 149(高) x 437(长)mm |
Opt.01 RS-232C接口 (含 LCR-Viewer 软体)
选购附件
LCR-05 出脚式元件测试治具
LCR-06A 四线试测试治具
LCR-07 两线式测试治具
LCR-08 SMD / Chip 元件(手持式)测试治具
LCR-09 SMD / Chip 元件(固定式)测试治具
LCR-13 SMD / Chip 元件(固定式)测试治具
GTL-232 RS-232C连接线, 9-pin母座对 9-pin, null Modem for Computer
GRA-402 机架面板 (19", 4U)
GTC-001 仪器台车
GTC-002 仪器台车
