特点:
测试频率:12Hz ~ 10kHz, 489 点
0.1% 高测量准确度
100 组设定条件记忆储存、调取功能
R/Q, C/D, C/R, L/Q 测试模式
绝对值、△值、△%值显示
240 x 128 大型 LCD 显示屏
测试条件及结果同时显示在屏幕上
产品叙述:

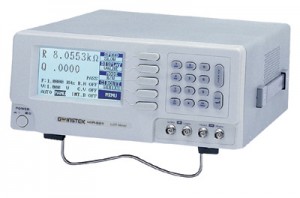

高精度LCR测试仪 , 12 ~ 10kHz (489 点)
LCR-800系列是一款应用于元器件/材料测量的高级数字LCR测试仪,可用于研发和生产线等多种不同的应用场合。240x128大型点阵LCD可同时显示两组测量项目值和测试设置参数,同时可以方便使用者看到整个画面。测量结果元器件的附加因数可同时显示,像R/Q、C/D、C/R和L/Q。LCR-821还具有更精确的电阻测量模式,可以同时测量绝对值和相位角。100组测量条件设置记忆体使得LCR-800系列满足多种测试环境和场合。通过RS-232接口的PC软件,可以使使用者通过标准的PC显示器得到更好的视觉感受。Handler接口是LCR-826/827/829的标配接口。
产品规格:
测试频率 | ||
|
12Hz to 10kHz (489 点) | |
准确度 | ||
|
0.1% | |
测试速度 | ||
|
34mS | |
测试电压 | ||
|
5mV ~ 1.275V (5mV步进) | |
直流偏压 | ||
内部 |
2V | |
外部 |
0 ~ 30V | |
显示范围 | ||
串/并联等效阻抗 |
R 0.00001Ω ~ 99999kΩ 0.00001Ω ~ 99999kΩ | |
电容 |
C 0.00001pF ~ 99999uF | |
电感 |
L 0.00001mH ~ 99999H | |
品质因素 |
Q 0.0001 ~ 9999 | |
损耗因素 |
D 0.0001 ~ 9999 | |
测量模式 | ||
|
R/Q, C/D, C/R, L/Q | |
等效电路 | ||
|
串联/并联可切换 | |
记忆体 | ||
|
100 组 | |
平均 | ||
|
1 to 255 次 | |
测量速度 | ||
|
慢, 中, 快 | |
测量值显示 | ||
|
绝对值, △%值, △值 | |
显示屏 | ||
|
240 x 128 点阵 C.C.F.L 背光LCD | |
接口 | ||
|
Handler 接口 | |
电源 | ||
|
100V ~ 240V, 50/60Hz | |
附件 | ||
|
电源线 x 1, | |
尺寸&重量 | ||
|
330(宽) x 149(高) x 437(长)mm |
