特点：
测试频率：12Hz ~ 100kHz, 503 点
0.05% 高测量准确度
100 组设定条件记忆储存、调取功能
R/Q, C/D, C/R, L/Q 测试模式
绝对值、△值、△%值显示
240 x 128 大型 LCD 显示屏
测试条件及结果同时显示在屏幕上
产品叙述：

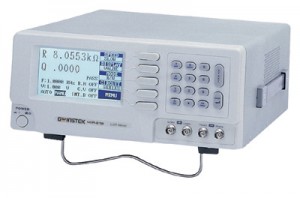

高精密LCR测试仪 , 12 ~ 100kHz (503 点)
LCR－800系列是一款应用于零组件/材料测量的LCR测试仪，可用于研发和生产线等多种不同的应用场合。240x128大型点阵LCD可同时显示两组测量参数，而且使用者还可看到所有的测试条件。测量参数的组合，采用最佳的观测需求，像R/Q、C/D、C/R和L/Q；LCR－821还具有更精确的阻抗测量模式，可以同时测量阻抗值和相位角。100组测量条件设置记忆体使得LCR-800系列满足多种测试环境和场合。通过RS-232接口的PC软件(LCR-viewer)，可以让使用者通过PC的控制下,快速及便利的截取并储存测量的资料。Handler接口是LCR-826/827/829的标配接口。
产品规格：
|
测试频率 | ||
|
|
12Hz — 100kHz (503 点) | |
|
准确度 | ||
|
|
0.05% | |
|
测试速度 | ||
|
|
68mS | |
|
测试电压 | ||
|
|
5mV ~ 1.275V (5mV步进) | |
|
直流偏压 | ||
|
内部 |
2V | |
|
外部 |
0 ~ 30V | |
|
显示范围 | ||
|
串/并联等效阻抗 |
R 0.00001Ω ~ 99999kΩ 0.00001Ω ~ 99999kΩ | |
|
电容 |
C 0.00001pF ~ 99999uF | |
|
电感 |
L 0.00001mH ~ 99999H | |
|
品质因素 |
Q 0.0001 ~ 9999 | |
|
损耗因素 |
D 0.0001 ~ 9999 | |
|
测量模式 | ||
|
|
R/Q, C/D, C/R, L/Q | |
|
等效电路 | ||
|
|
串联/并联可切换 | |
|
记忆体 | ||
|
|
100 组 | |
|
平均 | ||
|
|
1 ~ 255 次 | |
|
测量速度 | ||
|
|
慢, 中, 快 | |
|
测量值显示 | ||
|
|
Value, △%, △ | |
|
显示屏 | ||
|
|
240 x 128 点阵C.C.F.L 背光LCD | |
|
接口 | ||
|
|
Handler 接口 | |
|
电源 | ||
|
|
100V ~ 240V, 50/60Hz | |
|
附件 | ||
|
|
电源线 x 1, | |
|
尺寸&重量 | ||
|
|
330(宽) x 149(高) x 437(长)mm | |
