特点：
测试频率：12Hz ~ 200kHz，可连续调节
0.1% 高测量准确度
100 组设定条件记忆储存、调取功能
R/Q, C/D, C/R, L/Q, Z/θ, L/R 测试模式
绝对值, Δ值, Δ%值测量显示
240 x 128 大型 LCD 显示屏
测试条件及测试结果同时显示在屏幕上
内建 RS-232C 接口 (含 LCR-Viewer 控制软件)
产品叙述：

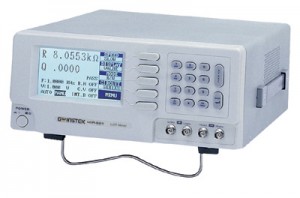

高精度LCR测试仪 , 12 ~ 200kHz (504 点)
LCR－800系列是一款应用于零组件/材料测量的LCR测试仪，可用于研发和生产线等多种不同的应用场合。240x128大型点阵LCD可同时显示两组测量参数，而且使用者还可看到所有的测试条件。测量参数的组合，采用最佳的观测需求，像R/Q、C/D、C/R和L/Q；LCR－821还具有更精确的阻抗测量模式，可以同时测量阻抗值和相位角。100组测量条件设置记忆体使得LCR-800系列满足多种测试环境和场合。通过RS-232接口的PC软件(LCR-viewer)，可以让使用者通过PC的控制下,快速及便利的截取并储存量测的资料。Handler接口是LCR-826/827/829的标配接口。
产品规格：
|
测试频率 | ||
|
|
12Hz ~ 200kHz (504 点) | |
|
基本准确度 | ||
|
|
0.05% | |
|
测试电压 | ||
|
|
5mV ~ 1.275V (5mV步进) | |
|
直流偏压 | ||
|
内部 |
2V | |
|
外部 |
0~35V | |
|
显示范围 | ||
|
串/并联等效阻抗 |
R 0.00001Ω ~ 99999kΩ | |
|
电容 |
C 0.00001pF ~ 99999uF | |
|
电感 |
L 0.00001mH ~ 99999H | |
|
品质因素 |
Q 0.0001 ~ 9999 | |
|
损耗因素 |
D 0.0001 ~ 9999 | |
|
阻抗 |
|Z| 0.00001Ω ~ 99999kΩ | |
|
相位角(度) |
θ -180.00° ~ 180.00° | |
|
测量模式 | ||
|
|
R/Q, C/D, C/R, L/Q, Z/θ, L/R | |
|
等效电路 | ||
|
|
串联/并联可切换 | |
|
记忆体 | ||
|
|
100组 | |
|
平均 | ||
|
|
1~255次 | |
|
测量速度 | ||
|
|
慢, 中, 快 | |
|
测量值显示 | ||
|
|
绝对值, Δ值, Δ%值 | |
|
显示屏 | ||
|
|
240 x 128 点阵C.C.F.L 背光LCD显示 | |
|
接口 | ||
|
|
RS-232C | |
|
电源 | ||
|
|
100V ~ 240V, 50/60Hz | |
|
附件 | ||
|
|
电源线 x 1, | |
|
尺寸&重量 | ||
|
|
330(宽) x 149(高) x 437(长)mm | |
选购附件
LCR-05 出脚式元件测试治具
LCR-06A 四线式测试治具
LCR-07 两线式测试治具
LCR-08 SMD / Chip 元件(手持式)测试治具
LCR-09 SMD / Chip 元件(固定式)测试治具
LCR-13 SMD / Chip 元件(固定式)测试治具
GTL-232 RS-232C连接线, 9-pin母座对 9-pin
GRA-402 面板机架 (19", 4U)
GTC-001 仪器台车
GTC-002 仪器台车
