特点:
※ 宽广的测试频率范围20Hz~1MHz
※ 0.1%基本精确度
※ 6位解析度
※ DC电阻测量
※ 带有被测元件电压/电流监控的测量功能
※ 带有判断警报的PASS/FAIL测试功能
※ 超大LCD显示屏和友好的用户界面
※ 多步骤模式
※ 图表模式
※ 标准RS-232C/GPIB接口
产品叙述:
高精度LCR测试仪,20Hz ~ 1MHz

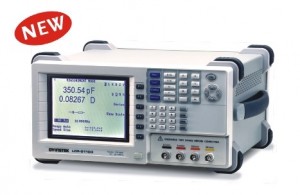

LCR-8101G高精度LCR测试仪,提供高达1MHz宽广的测量频率范围以及0.1%的基本精确度。另外,还包括DC电阻测量以及电压/电流监测功能,并搭配5.6”LCD可以同时显示所有测试参数及结果。多步骤测试功能可以针对同一待测体一次执行不同参数的测量,快速分析待测体的特性;并且每组编程包括30个测试步骤,每个步骤均可以设置测试参数和限制,执行Pass/Fail判定。图表模式功能,LCR-8101G将以图表的形式,显示元器件的阻抗特性随着扫描频率或电压的变化所呈现的规律,并以曲线图的形式显示结果。标准配备的GPIB和RS-232C接口,可以用于设备远端控制和读取测试结果。LCR-8101G系列丰富的特点让您的测试任务变得更加简单而实用。
产品规格:
测试频率 | ||
20Hz ~ 1MHz, 5 位数, ±0.005% | ||
输入阻抗 | ||
100Ω | ||
基本准确度 | ||
±0.1% (R, Z, X, G, Y, B, L, C) | ||
测试速度 | ||
交流 (> 2kHz) |
直流 | |
最大(MAX): 75mS |
最大(MAX): 30mS | |
快速(FAST): 150mS |
快速(FAST): 60mS | |
中速(MEDIUM): 450mS |
中速(MEDIUM): 120mS | |
慢速(SLOW): 600mS |
慢速(SLOW): 900mS | |
测试信号电平 | ||
10mV~2Vrms, 1mV/Step or 10mV/Step, 2%±5mV | ||
短路电流 | ||
最大20mA | ||
测量范围 | ||
R, Z, X |
0.1mΩ ~ 100MΩ | |
G, Y, B |
10nS ~ 1000S | |
L |
0.1nH ~ 100kH | |
C |
0.01pF ~ 1F | |
D |
0.00001 ~ 9.9999 | |
Q |
0.1 ~ 9999.9 | |
θ |
-180° ~ +180° | |
Rdc |
0.1mΩ ~ 100MΩ | |
测量参数 | ||
阻抗 (Z), 相位角 (θ), 电感 (L), 电容 (C), | ||
串联 / 并联等效电路 | ||
C + R, C + D, C + Q, L + R, L + Q, L + D | ||
串联等效电路 | ||
X + R, X + D, X + Q | ||
并联等效电路 | ||
C + G, B + G, B + D, B + Q, B + R, L + G | ||
向量测量组合 | ||
Z + Phase Angle, Y + Phase Angle | ||
LCD显示屏 | ||
320 x 240 点阵显示 | ||
接口 | ||
RS-232, GPIB | ||
电源 | ||
AC 115V ±10% / 230V ±10% (可选), 50/60Hz | ||
尺寸&重量 | ||
330(宽) x 170(高) x 340(深)mm, 约5公斤 |
