特点：
※ 宽广的测试频率范围20Hz~5MHz
※ 0.1%基本精确度
※ 6位解析度
※ DC电阻测量
※ 带有被测元件电压/电流监控的测量功能
※ 带有判断警报的PASS/FAIL测试功能
※ 超大LCD显示屏和友好的用户界面
※ 多步骤模式
※ 图表模式
※ 标准RS-232C/GPIB接口
产品叙述：

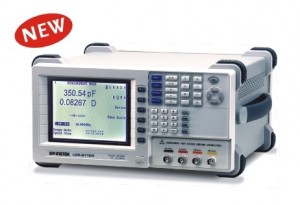

高精度LCR测试仪, 20Hz ~ 5MHz
LCR-8105G高精度LCR测试仪，提供高达1MHz宽广的测量频率范围以及0.1%的基本精确度。另外，还包括DC电阻测量以及电压/电流监测功能，并搭配5.6”LCD可以同时显示所有测试参数及结果。多步骤测试功能可以针对同一待测体一次执行不同参数的测量，快速分析待测体的特性；并且每组编程包括30个测试步骤，每个步骤均可以设置测试参数和限制，执行Pass/Fail判定。图表模式功能，LCR-8105G将以图表的形式，显示元器件的阻抗特性随着扫描频率或电压的变化所呈现的规律，并以曲线图的形式显示结果。标准配备的GPIB和RS-232C接口，可以用于设备远端控制和读取测试结果。LCR-8105G系列丰富的特点让您的测试任务变得更加简单而实用。
产品规格：
|
测试频率 | ||
|
20Hz ~ 5MHz, 5 位数, ±0.005% | ||
|
输入阻抗 | ||
|
100Ω | ||
|
基本准确度 | ||
|
±0.1% (R, Z, X, G, Y, B, L, C) | ||
|
测试速度 | ||
|
交流 (＞ 2kHz) |
直流 | |
|
最大(MAX): 75mS |
最大(MAX): 30mS | |
|
快速(FAST): 150mS |
快速(FAST): 60mS | |
|
中速(MEDIUM): 450mS |
中速(MEDIUM): 120mS | |
|
慢速(SLOW): 600mS |
慢速(SLOW): 900mS | |
|
测试信号电平 | ||
|
≦3MHz：10mV~2Vrms, 1mV/Step or 10mV/Step, 2%±5mV | ||
|
短路电流 | ||
|
最大20mA | ||
|
测量范围 | ||
|
R, Z, X |
0.1mΩ ~ 100MΩ | |
|
G, Y, B |
10nS ~ 1000S | |
|
L |
0.1nH ~ 100kH | |
|
C |
0.01pF ~ 1F | |
|
D |
0.00001 ~ 9.9999 | |
|
Q |
0.1 ~ 9999.9 | |
|
θ |
-180° ~ +180° | |
|
Rdc |
0.1mΩ ~ 100MΩ | |
|
测量参数 | ||
|
阻抗 (Z), 相位角 (θ), 电感 (L), 电容 (C), | ||
|
串联 / 并联等效电路 | ||
|
C + R, C + D, C + Q, L + R, L + Q, L + D | ||
|
串联等效电路 | ||
|
X + R, X + D, X + Q | ||
|
并联等效电路 | ||
|
C + G, B + G, B + D, B + Q, B + R, L + G | ||
|
向量测量组合 | ||
|
Z + Phase Angle, Y + Phase Angle | ||
|
LCD显示屏 | ||
|
320 x 240 点阵显示 | ||
|
接口 | ||
|
RS-232, GPIB | ||
|
电源 | ||
|
AC 115V ±10% / 230V ±10% (可选), 50/60Hz | ||
|
尺寸&重量 | ||
|
330(宽) x 170(高) x 340(深)mm, 约5公斤 | ||
使用手册 x1, 电源线 x1, 测试治具LCR-12 x1 频率：DC-10MHz 最大电压：35V
选购附件
LCR-09 SMD / Chip 元件(固定式)测试治具 频率：DC-10MHz 最大电压：35V 应用封装尺寸：英制inch（0603--1812）
LCR-12 Kelvin clip测试线（4线）+接地夹 频率：DC-10MHz 最大电压：35V
LCR-13 SMD / Chip 元件(固定式)测试治具 频率：DC-10MHz 最大电压：35V 应用封装尺寸：英制inch（0201--0805）
GTL-232 RS-232C连接线, 9-pin母座对9-pin,Null Modem
GRA-404 面板机架 (19", 4U)
GTC-001 仪器台车
GTC-002 仪器台车
