产品叙述：
4 3/4 (50000位数) LED , DCV基本准确度:0.02%

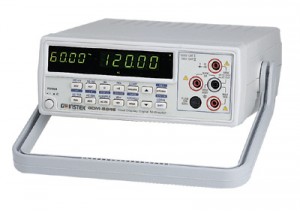

GDM-8246台式数字电表具有很多优良的性能：包括超大7段式LED显示50,000位数显示器, 可同时显示一个被测信号的两组电能特性, 例如交流电压和频率或dBm值, 直流电压和dBm值或交流纹波. 另外, GDM-8246提供了丰富的测量功能：直流电压/电流, 交流电压/电流, 真有效值, 电阻, 电容, 频率, 短路蜂鸣及二极管测试.
其他附加的功能还有, 最大值/最小值保持, 相对值和比较值, 这些功能可以帮您减少设置和判断的麻烦, 提升您在测量上的速度. GDM-8246还配有RS-232C接口或可选配GPIB, 利用IEEE488.2标准协定或通过PC端软件, 实现远端控制并将测试数据转存至电脑, 以利于进行分析.
产品规格：
|
直流电压 | |
|
档位 |
500mV, 5V, 50V, 500V, 100V 5 档 |
|
准确度 |
+(0.02% 读值 + 4位) |
|
输入阻抗 |
10MΩ |
|
交流电压有效值 (交流或交流加直流有效值) | |
|
档位 |
500mV, 5V, 50V, 500V, 1000V 5 档 |
|
准确度 |
500mV ~ 1000V 20Hz ~ 50Hz：+(1% 读值 + 10 位) |
|
输入阻抗 |
10MΩ |
|
直流电流 | |
|
档位 |
500μA, 5mA, 50mA, 500mA, 2A, 20A 6 档 |
|
准确度 |
500μA ~ 500mA：+(0.05% 读值 + 3 位) |
|
交流电流真有效值 (交流或交流加直流真有效值) | |
|
档位 |
500μA, 5mA, 50mA, 500mA, 2A, 20A 6 档 |
|
准确度 |
500μA~ 20A 6档 20Hz ~ 45Hz：+(1% 读值 + 15 位) |
|
电阻 | |
|
档位 |
500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 20MΩ 6 档 |
|
准确度 |
500Ω档：+(0.1% 读值 + 4 位) |
|
二极管测试 | |
|
|
可测量二极管的正向导通电压，最大正向电压 1.5V，开路电压 2.8V |
|
电容 | |
|
档位 |
5nF, 50nF, 500nF, 5μF, 50μF 5 档 |
|
准确度 |
+(2% 读值 + 4 位) |
|
频率 | |
|
灵敏度 |
mV 档 ：10Hz ~ 50kHz：>120mV ； 50k ~ 150kHz >200mV |
|
短路蜂鸣测试 | |
|
|
< 5Ω |
|
NMRR |
|
|
|
> 60dB |
|
CMRR |
|
|
|
> 90dB |
|
操作模式 |
|
|
|
自动换档 / 手动换档 |
|
其他功能 |
|
|
|
最大值, 最小值, dBm, 相对值, 读值锁定, 比较, 呼叫值设定 |
|
显示 |
|
|
|
双显示 0.4" 以及 0.5" 7段LED显示器 |
|
使用电源 |
|
|
|
交流 100V/120V/220V/230V +10%, 50/60Hz |
|
尺寸&重量 | |
|
|
251(宽) × 91(高) × 291(长) mm |
选购配备
Opt.01 GPIB卡 (需回厂安装)
选购附件
GTL-232 RS-232C连接线, 9-pin 母座 对 9-pin
