双量程输出 (0~15V/ 0~3A or 0~9V / 0~5A) ；输出功率 45W
3.5 寸TFT LCD 显示
内建数字电压表功能
高测量分辨率 (1mV/0.1mA for 5A Range) ；(1mV/0.1μA for 5mA Range)
外部继电器控制
输出打开/关闭控制
数字面板控制
前后输出控制键
键盘锁功能
5组面板设定保存/呼叫设置并自动生成10组开机状态设置
高速瞬态响应时间
OVP/OCP/OTP 保护功能避免 DUT 损坏
软件校准
多种标准接口： USB / LAN / GPIB
产品叙述：

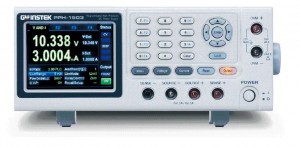

PPH-1503可以模拟电池的电流驱动能力，模拟电池的恢复时间，当负载电流变化很大时，电源输出的瞬态电压下降很小(<100mV)，瞬态恢复时间极短（<40μs）。当便携式移动设备（如手机）从待机模式切换到满功率模式过程中，其电流值变化高达1000％，传统的电源有显著的压降，并需要长时间（若干毫秒）才能恢复原始的电压，便携式设备瞬间达到全功率状态的时间快于传统电源的恢复时间。针对大的负载变化， PPH-1503的快速瞬态响应可以在测试便携式产品时消除由于传统电源响应时间缓慢而产生的伪故障。PPH-1503这种快速瞬态响应功能可以用于便携式产品的大规模生产测试。
产品规格：
额定输出 | 电压 | 0−15V |
电流 | 0-5A(9V);0-3A(9V-15V) | |
动态电流 | 0-5A | |
编程精度 | 电压 | 0.05%+10mV |
电流 | 0.16%+5mA | |
DC测量精度 | 电压 | 0.05%+3mV |
电流 | 范围: | |
| 5A:0.2%+400uA | |
| 5mA:0.2%+1uA | |
| | |
纹波和噪声 | 电压(rms/p-p) | 3mV/8mV |
电流(rms) | NA | |
负载调节率 | 电压 | 0.01%+2mV |
电流 | 0.01%+1mA | |
线性调节率 | 电压 | 0.5mV |
电流 | 0.5mA | |
瞬态响应时间 | | <40μs to within 100mV |
DVM | 直流读取精度 ( 25°C ±5°C) | 0.05% +3mV |
最大直流电压差 | 0-20VDC | |
平均编程分辨率 | 电压 | 5mV |
电流 | 1.25 mA | |
| | |
平均电流测量分辨率 | 高档 | 100uA |
低档 | 0.1uA | |
吸收电流 | | 2A (Vout<=5V) ; 2A-0.1*(Vout-5) (Vout>5V) |
标准接口 | GPIB, USB , LAN | |
存储 | | 5 sets |
尺寸 | | 222(W) * 86(H) * 363(D) mm |
重量 | | 4.2KG |
最大功率 | | 150W |
电源 | | AC 100-120V,220-240V 50/60Hz |
用户手册(CD) x 1
快速启动指南 x 1
电源线 x 1 (取决于地区)
GTL-117 测试线 (10A 最大)
GTL-204测试线 (10A 最大)
GTL-203A测试线 (3A 最大)
可选配件
GTL-248 GPIB 线 (2.0M)
GTL-251 GPIB-USB-HS (高速)
