特点:
单组输出双范围, 最大功率200W
1mV/1mA 解析度
稳定& 纯净的电源: 0.01%负载/电源变动率, 350uVrms涟波
内建100组记忆体, 可任意设定时间及顺序自动输出
OVP, OCP & OTP ; 输出ON/OFF控制, 提供更安全的设计
内建自我检测以及校正软体
提供前/后输出端子
标准接口:RS-232
选购:GPIB (IEEE 488.2)
产品叙述:

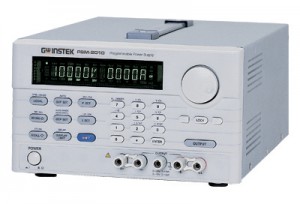

PSM系列是单路输出双范围,120W或200W的可编程线性直流电源。过电压、过电流、过温度保护以及On/Off控制可避免PSM电源电源及负载意外损伤。1mV/1mA的高解析度,0.01%的低变动率以及小于350μVrms的涟波和噪声。LCD面板可显示输出和设定参数让操作更方便,储存及呼叫功能和连续测量时的自动步阶都简单清楚的癣是在面板上。内建的自我检测以及校正软体可以减少维修费用。透过RS-232C或选购的GPIB介面的SCPI指令和LabVIEW驱动提供选程控制与ATE开发兼容,PSM系列电源是QA验证和研发这些高精度、高稳定度最佳的选择。
产品规格:
直流输出 | ||
|
0 ~ +8V / 20A | |
定电压操作 | ||
变动率+(输出的% + 偏移) |
负载变动率 < 0.01% + 2mV | |
涟波 & 噪声 |
350uVrms/3mVpp | |
定电流操作 | ||
变动率+(输出的% + 偏移) |
负载变动率 < 0.01% + 250uA | |
涟波 & 噪声 |
<2mArms | |
反应时间 | ||
电压上升时间 |
<100mS | |
电压下降时间 |
<100mS | |
解析度 | ||
编辑电压 |
1mV | |
读回电压 |
1mV | |
表头电压 |
1mV | |
过电压保护解析度 | ||
OVP |
10mV | |
过电流保护解析度 | ||
OCP |
10mA | |
准确度 | ||
电压 |
0.05% + 10mV | |
回读电压 |
0.05% + 5mV | |
OVP / OCP 准确度 + (输出的%+ 偏移) | ||
电压 |
0.05% + 10mV | |
电流 |
0.1% + 10mA | |
温度系数 | ||
电压 |
100ppm + 3mV | |
电流 |
100ppm + 3mA | |
接口 | ||
|
RS-232C (标准) | |
使用电源 | ||
|
AC 100V/120V/220V+10%, 230V +10%~ -6%, 50/60Hz | |
附件 | ||
|
电源线 x 1, | |
尺寸及重量 | ||
|
230(宽) x 140(高) x 380(长) mm,约10 kg |
测试线GTL-104*1 ; 欧规测试线 GTL-204*1
接地线GTL-201A* 1(欧规端子)
取样线 GTL-202*1(欧规端子)
