特点：
全数位化可程式介面，高解析度10mV、1mA
192 * 128 LCD 显示幕，可同时显示多组设定及量测结果
(可变更显示模式)
视窗化直觉式智慧型操作介面，方便使用者操作
支持多组的立即按键
自动串并联功能
高稳定度、低漂移
过电压、过电流、过温度保护
智慧型风扇控制(随着输出功率变换)
内建 Buzzer 作为警告提示
100组设定储存
标准接口：RS-232
选购接口：GPIB(IEEE 488.2)
产品叙述：

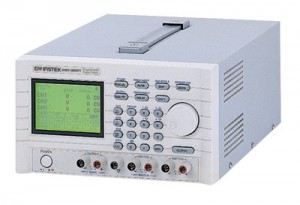

PST系列是三路输出的可编程线性直流电源，有96 / 158W 两种功率的机型可选择。过电压、过电流和过温度保护。可使PST电源和负载免受意外损坏，高解析度可达到10mV、1mA。192X128 LCD 显示器可同时显示多组设定及量测结果；智能型风扇控制有效降低噪音。输出控制、储存/呼叫、自动追踪、自动串并联操作和简单的自动测试结构。SCPI命令集及LabVIEW驱动程序，可以透过RS-232或是GPIB介面提供编程控制或ATE开发测试软体。PST系列丰富的编程控制介面、高解析度、多组输出、自动操作功能，是产品测试或是机柜测试系统的最佳选择。
产品规格：
|
输出 | |
|
电压 |
0 ~ 32V x 2, 0 ~ 6V x 1 |
|
电流 |
0 ~ 2A x 2, 0 ~ 5A x 1 |
|
过电压保护 |
0 ~ 33V x 2, 0 ~ 7V x 1 |
|
负载调节率 | |
|
电压 |
<3mV |
|
电流 |
<3mA |
|
电源调节率 | |
|
电压 |
<3mV |
|
电流 |
<3mA |
|
解析度 | |
|
电压 |
10mV ( 20mV 额定电压 > 36V ) |
|
电流 |
1mA ( 2mA 额定电流 > 3.5A ) |
|
过电压保护 |
10mV ( 20mV 额定电压 > 36V ) |
|
设定准确度(25 + 5°C) | |
|
电压 |
<0.05% + 10mV ( + 20mV 额定电压 > 36V ) |
|
电流 |
<0.1% + 5mA |
|
过电压保护 |
<0.05% + 10mV |
|
涟波及噪声(20Hz~20MHz) | |
|
电压 |
涟波：< 1mVrms / 3mVp-p |
|
电流 |
<3mArms ( < 5mArms 额定电流 > 3.5A ) |
|
温度系数(0 ~ 40°C) | |
|
电压 |
<100ppm + 3mV |
|
电流 |
<150ppm + 3mA |
|
读回值解析度 | |
|
电压 |
10mV ( 20mV 额定电压 > 36V ) |
|
电流 |
1mA ( 2mA 额定电流 > 3.5A ) |
|
读回值准确度(25 + 5°C) | |
|
电压 |
<0.05% + 10mV ( + 20mV 额定电压 > 36V ) |
|
电流 |
<0.1% + 5mA |
|
读回值温度系数 | |
|
电压 |
<100ppm + 10mV ( + 20mV 额定电压 > 36V ) |
|
电流 |
<150ppm + 10mA |
|
响应时间 | |
|
电压上升 |
10% ~ 90%：< 100mS |
|
电压下降 |
90% ~ 10%：< 100mS |
|
漂移 | |
|
电压 |
<100ppm + 10mV ( + 20mV 额定电压 > 36V ) |
|
电流 |
<150ppm + 10mA |
|
串联同步操作 | |
|
串联同步误差 |
<0.1% + 20mV |
|
串联(负载) |
<20mV |
|
并联同步操作 | |
|
设定准确度 |
电压：< 0.05% + 10mV ( + 20mV 额定电压 > 36V ) |
|
记忆 | |
|
|
储存/呼叫, 100 组 |
|
计时器 | |
|
时间设定 |
0.1秒 ~ 99分59秒 (最大 99分59秒共100组) |
|
解析度 |
0.1秒 |
|
功能 |
循环输出(自动执行) |
|
标准接口 | |
|
|
RS-232 |
|
选购配备 | |
|
|
GPIB (IEEE 488.2) |
|
使用电源 | |
|
|
交流 100V/120V/220V/240V+10%, 50/60Hz |
|
附件 | |
|
|
电源线 x 1 |
|
尺寸及重量 | |
|
|
230(宽) x 140(高) x 380(长) mm |
配件：
操作手册 X 1,
电源线X 1
测试线： GTL-104*3(PST-3202) or GTL-105*3(PST-3201)
GTL-204*3 (PST-3202) or GTL-203*3 (PST-3201)
