特点:
具UP/DOWN键,操作容易
高解析度:10mV、1mA
过电压保护与过电流保护功能(硬件控制)
50组存储容量
自我测试与软体校正
符合UL、CSA、IEC安全规范
高稳定度、低漂移
4 位数显示
前端/后端输出及Sense切换功能
计时器可做设定步骤自动测试
自动串并联功能
三组输出
自动Tracking
IEEE-488.2和SCPI兼容接口
可提供Labview Driver Software

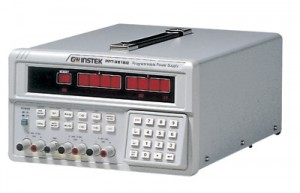

产品叙述:
PPE/PPT系列是三路输出207/138/126W功率可选的可编程线性直流电源。过电压和过电流保护可使PPE/PPT电源和负载免受意外损坏,符合UL、CSA、IEC安全规范更加提高了安全性能。每个系列都可以达到10mV、1mA的高解析度。PPT系列的选程监测功能可以自动补偿电源电力线与负载之间的电压降,来提高其精度,输出控制、储存 / 呼叫、自动追踪及自动串并联操作(如PPT系列)和自动测试的结构简单便于操作。PPE系列的RS-232提供了和电脑连接的介面,同时PPT系列提供选程控制并透过GPIB介面输入SCPI指令和LabVIEW驱动来开发ATE软体。功能丰富的PPE/PPT系列是要求高解析度,多组输出和外部安全保护及高端应用的最佳选择。
产品规格:
输出 | ||||
电压 |
0 ~ 36V x 2, 0 ~ 6V x 1 | |||
电流 |
0 ~ 1.5A x 2, 0 ~3A x 1 | |||
过电压保护 |
0 ~ 38.5V x 2, 0 ~ 7V x 1 | |||
负载调节率 | ||||
电压 |
<3mV 后板输出 ( < 6mV 前板输出 ) | |||
电流 |
<3mA ( < 6mA 额定电流 > 3.5A ) | |||
电源调节率 | ||||
电压 |
<3mV | |||
电流 |
<3mA | |||
解析度 | ||||
电压 |
10mV ( 20mV 额定电压 > 36V ) | |||
电流 |
1mA ( 2mA 额定电流 > 3.5A ) | |||
过电压保护 |
10mV ( 20mV 额定电压 > 36V ) | |||
设定准确度(25 + 5°C) | ||||
电压 |
<0.05% + 25mV ( + 50mV 额定电压 > 36V ) | |||
电流 |
<0.2% + 10mA | |||
过电压保护 |
<2% + 0.6V | |||
涟波及噪声(20Hz~20MHz) | ||||
电压 |
涟波:1mVrms / 3mVp-p | |||
电流 |
<3mArms ( < 5mArms 额定电流 > 3.5A ) | |||
温度系数(0~40°C) | ||||
电压 |
<100ppm + 3mV | |||
电流 |
<150ppm + 3mA | |||
读回值解析度 | ||||
电压 |
10mV ( 20mV 额定电压 > 36V ) | |||
电流 |
1mA ( 2mA 额定电流 > 3.5A ) | |||
读回值准确度(25 + 5°C) | ||||
电压 |
<0.05% + 25mV ( + 50mV 额定电压 > 36V ) | |||
电流 |
<0.2% + 10mA | |||
反应时间 | ||||
电压上升 |
10% ~ 90% |
<100mS | ||
电压下降 |
90% ~ 10% |
<100mS | ||
读回值温度系数 | ||||
电压 |
<100ppm + 10mV ( + 20mV 额定电压 > 36V ) | |||
电流 |
<150ppm + 10mA | |||
漂移 | ||||
电压 |
<0.03% + 6mV | |||
电流 |
<0.1% + 6mA | |||
同步追踪操作 | ||||
同步追踪误差 |
<0.1% + 50mV | |||
串联调节率 |
<50mV | |||
并联操作 | ||||
设定准确度 |
电压< 0.05% + 25mV ( + 50mV 额定电压 > 36V ) | |||
(25 + 5°C) |
电流< 0.2% + 20mA | |||
负载调节率 |
电压 < 3mV 后板输出 ( < 6mV 前板输出 ) | |||
电源调节率 |
电压 < 3mV | |||
记忆 | ||||
储存/呼叫 |
0 ~ 49 | |||
计时器 | ||||
时间设定 |
1sec ~ 255min | |||
解析度 |
1sec | |||
功能 |
循环输出(自动运行) | |||
介面 | ||||
|
GPIB 介面 | |||
附件 | ||||
|
电源线 x 1, | |||
尺寸及重量 | ||||
|
255(宽) x 145(高) x 346(长) mm, |
电源线 X 1
测试线GTL-104*3
