特点：
具UP/DOWN键，操作容易
高解析度：10mV、1mA
过电压保护与过电流保护功能(硬件保护)
50组存储容量
自我测试与软体校正
符合UL、CSA、IEC安全规范
高稳定度、低漂移
4位数显示
前端/后端输出及Sense切换功能
计时器可做设定步骤自动测试
自动串并联功能
三组输出
自动Tracking
IEEE-488.2和SCPI兼容接口
可提供Labview Driver Software
产品叙述：

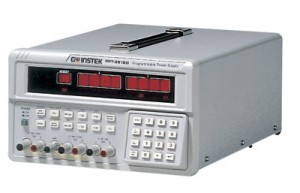

PPT-1830G是三路输出，138W可编程线性直流电源。过电压及过电流保护可以使PPT电源和负载免受意外损坏，符合大多数如UL、CSA和IEC安规标准，10mV /1mA高解析度，Sense功能可以补偿电力线与负载间的压降损失，简洁的设计整合了输出限制，储存及呼叫功能和连续的自动测试功能于一体，透过GPIB介面的SCPI指令和LabVIEW的驱动满足选程控制和ATE系统开发的要求，功能丰富的PPT-1830G电源是那些要求高精确度和满足国外安全规范应用场合的最佳选择。
产品规格：
|
输出 | ||
|
电压 |
0 ~ 18V x 2, 0 ~ 6V x 1 | |
|
电流 |
0 ~ 3A x 2, 0 ~ 5A x 1 | |
|
过电压保护 |
0 ~ 20V x 2, 0 ~7V x 1 | |
|
负载调节率 | ||
|
电压 |
<3mV 后板输出 ( < 6mV 前板输出 ) | |
|
电流 |
<3mA ( < 6mA 额定电流 > 3.5A ) | |
|
电源调节率 | ||
|
电压 |
<3mV | |
|
电流 |
<3mA | |
|
解析度 | ||
|
电压 |
10mV ( 20mV 额定电压 > 36V ) | |
|
电流 |
1mA ( 2mA 额定电流 > 3.5A ) | |
|
过电压保护 |
10mV ( 20mV 额定电压 > 36V ) | |
|
设定准确度(25 + 5°C) | ||
|
电压 |
<0.05% + 25mV ( + 50mV 额定电压 > 36V ) | |
|
电流 |
<0.2% + 10mA | |
|
过电压保护 |
<2% + 0.6V | |
|
涟波及噪声(20Hz~20MHz) | ||
|
电压 |
Ripple：1mVrms / 3mVp-p | |
|
电流 |
<3mArms ( < 5mArms 额定电流 > 3.5A ) | |
|
温度系数(0~40°C) | ||
|
电压 |
<100ppm + 3mV | |
|
电流 |
<150ppm + 3mA | |
|
读回值解析度 | ||
|
电压 |
10mV ( 20mV 额定电压 > 36V ) | |
|
电流 |
1mA ( 2mA 额定电流 > 3.5A ) | |
|
读回值准确度(25 + 5°C) | ||
|
电压 |
<0.05% + 25mV ( + 50mV 额定电压 > 36V ) | |
|
电流 |
<0.2% + 10mA | |
|
响应时间 | ||
|
电压上升 |
10%~90% <100mS | |
|
电压下降 |
90%~10% <100mS | |
|
读回值温度系数 | ||
|
电压 |
<100ppm + 10mV ( + 20mV 额定电压 > 36V ) | |
|
电流 |
<150ppm + 10mA | |
|
漂移 | ||
|
电压 |
<0.03% + 6mV | |
|
电流 |
<0.1% + 6mA | |
|
同步追踪操作 | ||
|
同步追踪误差 |
<0.1% + 50mV | |
|
串联调节率 |
<50mV | |
|
并联操作 | ||
|
设定准确度 |
电压 < 0.05% + 25mV ( + 50mV 额定电压 > 36V ) | |
|
(25 + 5°C) |
电流< 0.2% + 20mA | |
|
负载调节率 |
电压 < 3mV 后板输出 ( < 6mV 前板输出 ) | |
|
电源调节率 |
电压 < 3mV | |
|
记忆 | ||
|
储存/呼叫 |
0 ~ 49 | |
|
计时器 | ||
|
时间设定 |
1sec ~ 255min | |
|
解析度 |
1sec | |
|
功能 |
f循环输出(自动执行) | |
|
介面 | ||
|
|
GPIB 介面 | |
|
附件 | ||
|
|
电源线 x 1, | |
|
尺寸及重量 | ||
|
|
255(宽) x 145(高) x 346(长) mm, | |
电源线X 1
测试线 GTL-104*3
