特点：
频率范围：0.2Hz ~ 2MHz
波形 : 正弦波, 三角波, 方波, 脉波与 Ramp 输出
可调及固定式 TTL 信号输出
调整范围 1000 : 1
二段固定衰减器(-20dB x 2)以及可调式衰减器
可调 DC offset 电位
VCF 输入功能
输出过载保护
产品叙述：

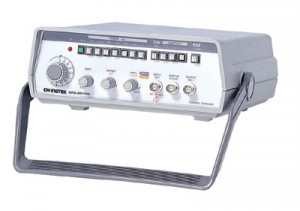

GFG-8015G函数信号产生器为2MHz频率范围的信号输出提供经济的解决方案。GFG-8015G还提供TTL输出和1000:1调整范围，配上可调整的DC偏压设定，输出负载保护和VCF输入功能等标准功能，GFG-8015G低廉的价格同时适用于教育和产业。
产品规格：
|
主要输出 | |
|
波形 |
正弦波, 三角波, 方波, Ramp 与 脉波输出 |
|
振幅 |
>20Vp-p (open circuit)； >10Vp-p (加 50Ω 负载) |
|
阻抗 |
50Ω±10% |
|
衰减器 |
-20dB, -20dB+1.0dB (at 1kHz) |
|
DC 飘移 |
<-10V ~ >+10V, (<-5V ~ >+5V 加 50Ω 负载) |
|
周期控制 |
1 : 1 to 10 : 1 continuously rating |
|
频率范围 |
0.2Hz to 2MHz (共 7 档) |
|
档位准确度 |
+5% + 1Hz (在 0.2, 2.0 刻度位置) |
|
正弦波 | |
|
失真 |
< 1% 0.2Hz ~ 200kHz |
|
频率响应 |
< 0.1dB 0.2Hz ~ 100kHz； < 0.5dB 100kHz ~ 2MHz |
|
三角波 | |
|
线性 |
98% 0.2Hz ~ 100kHz； 95% 100kHz ~ 2MHz |
|
方波 | |
|
对称性 |
<2% 0.2Hz ~ 100kHz |
|
上升/下降时间 |
<100nS |
|
TTL 输出 | |
|
位准 |
>3Vpp |
|
上升/下降时间 |
<25nS |
|
VCF | |
|
输入电压 |
约 0V~10V ±1V input for 1000 : 1 frequency ratio |
|
输入阻抗 |
10kΩ (±10%) |
|
使用电源 |
|
|
|
交流 100V/120V/220V/230V ±10%, 50/60Hz |
|
附件 | |
|
|
电源线 × 1, |
|
尺寸及重量 | |
|
|
230(宽) × 95(高) × 280(长) mm |
操作手册 x1, 电源线 x1, 测试线 GTL-101 x1
