特点：
频率范围：0.2Hz ~ 2MHz
粗调、微调旋钮
正弦波, 三角波, 方波, TTL 脉波和 CMOS 输出
附 4 位数内部频率计数器
0.5" 大型 LED 显示器
可调 DC offset 电位
输出过载保护
产品叙述：

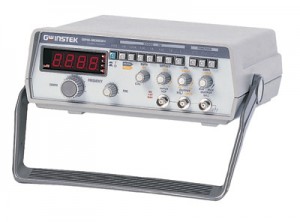

GFG-8020H函数信号产生器提供2MHz范围的信号输出。同时GFG-8020H附加CMOS输出，内建4位计频器，粗调/微调旋钮及1000:1调整率和LED显示。配上如可调直流偏压、输出附载保护与VCF输入功能等标准功能，GFG-8020H低廉的价格同时适用于教育与产业。
产品规格：
|
主要输出 | |
|
波形 |
正弦波, 三角波, 方波, Ramp 与脉波输出 |
|
振幅 |
>20Vp-p (open circuit)； >10Vp-p (加 50Ω 负载) |
|
阻抗 |
50Ω+10% |
|
衰减器 |
-20dB+1.0dB (at 1kHz) |
|
DC 飘移 |
<-10V ~ >+10V, (<-5V ~ >+5V 加 50Ω 负载) |
|
周期控制 |
1 : 1 to 10 : 1 continuously rating |
|
显示幕 |
4位LED显示幕 |
|
频率范围 |
0.2Hz to 2MHz (共 7 档) |
|
频率控制 |
Separate coarse and fine tuning |
|
正弦波 | |
|
失真 |
< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz |
|
频率响应 |
< 0.2dB 0.2Hz ~ 100kHz； < 1dB 100kHz ~ 2MHz |
|
三角波 | |
|
线性 |
98% 0.2Hz ~ 100kHz； 95% 100kHz ~ 2MHz |
|
方波 | |
|
对称性 |
<2% 0.2Hz ~ 100kHz |
|
上升/下降时间 |
<120nS |
|
CMOS 输出 | |
|
位准 |
4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调 |
|
上升/下降时间 |
<120nS |
|
TTL 输出 | |
|
位准 |
>3Vpp |
|
上升/下降时间 |
<30nS |
|
VCF | |
|
输入电压 |
约 0V~10V ±1V input for 10 : 1 frequency ratio |
|
输入阻抗 |
10kΩ (±10%) |
|
频率计数器 | |
|
模式 |
内部 |
|
范围 |
0.2Hz ~ 2MHz |
|
准确度 |
±Time Base accuracy ± 1 Count |
|
时基 |
振荡频率 3.58MHz , 温度稳定度 ± 20ppm (23°C±5°C) |
|
解析度 |
0.1Hz, 1Hz, 10Hz, 100Hz, 1kHz |
|
使用电源 | |
|
|
交流 100V/120V/220V/230V ±10%, 50/60Hz |
|
附件 | |
|
|
电源线 × 1, |
|
尺寸及重量 | |
|
|
230(宽) × 95(高) × 280(长) mm, |
