特点：
频率范围：0.3Hz ~ 3MHz
波形：正弦波, 三角波, 方波, Ramp, TTL 和 CMOS 输出
外部电压控制频率功能 (VCF)
正负工作周期可调
可调 DC Offset 电位
二段固定衰减器 (-20dB x 2) 以及可调式衰减器
内建 6 位数高解析度计频器, 可测频率范围达 150MHz
产品叙述：

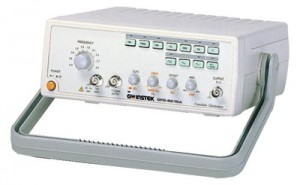

GFG-8215A提供了3MHz的输出频率。所有机型都有标准功能，如TTL/CMOS/RAMP输出，外部电压控制频率(VCF)。GFG-8215A这些完整的功能和友善的操作接口完全适用于音频响应测试、震动测试、伺服系统评估、以及超音波应用等场合。
产品规格：
|
主要功能 | |
|
频率范围 |
0.3Hz to 3 MHz (共 7 档) |
|
振幅 |
>10Vp-p (加 50Ω负载) |
|
阻抗 |
50Ω +10% |
|
衰减器 |
-20dB+1dB x 2 |
|
DC 飘移 |
<-5V ~ >5V (加 50Ω 负载) |
|
周期控制 |
80% : 20% : 80% to 1MHz 连续可调 |
|
频率准确度 |
+5% + 1Hz (在刻度 3 ) |
|
正弦波 | |
|
失真 |
<1%, 0.3Hz ~ 200kHz |
|
平坦度 |
<0.3dB, 0.3Hz ~ 300kHz； <0.5dB, 300kHz ~ 3MHz |
|
三角波 | |
|
线性 |
>98%, 0.3Hz ~ 100kHz； >95%, 100kHz ~ 3MHz |
|
方波 | |
|
对称性 |
+2%, 0.3Hz ~ 100kHz |
|
上升/下降时间 |
在最大输出时 < 100nS (加 50Ω 负载) |
|
CMOS 输出 | |
|
位准 |
4Vpp+1Vpp ~ 14.5Vpp+0.5Vpp 可调 |
|
上升/下降时间 |
<120nS |
|
TTL 输出 | |
|
位准 |
>3Vpp |
|
扇出数 |
20 TTL load |
|
上升/下降时间 |
<25nS |
|
VCF | |
|
输入电压 |
0V~10V ± 1V(100 : 1) |
|
输入阻抗 |
10kΩ±10% |
|
使用电源 | |
|
|
交流 115/230V ±15% 50/60Hz |
|
附件 | |
|
|
电源线 × 1, |
|
尺寸及重量 | |
|
|
251(宽) × 91(高) × 291(长) mm, |
