特点：
频率范围：0.3Hz ~ 3MHz
波形：正弦波, 三角波, 方波, Ramp, TTL和 CMOS 输出
外部电压控制频率功能 (VCF)
正负工作周期可调
可调 DC Offset 电位
二段式固定衰减器 (-20dB x 2) 以及可调式衰减器
内建 6 位数高解析度计频器, 可测频率范围达 150MHz
内部/外部调频、调幅
LIN/LOG 扫描模式
GCV 同步电压输出
产品叙述：

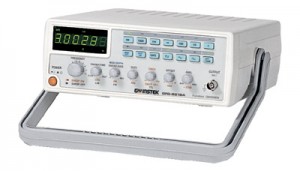

GFG-82195A提供了3MHz的输出频率。所有机型都有标准功能，如TTL/CMOS/RAMP输出，外部电压控制频率(VCF)以及内建6位计频器。同时GFG-8219A增加了线性和对数扫描，GFG-8219A增加了GCV输出和AM/FM调变功能。GFG-8219A这些完整的功能和友善的操作接口完全适用于音频响应测试、震动测试、伺服系统评估、以及超音波应用等场合。
产品规格：
|
主要输出 | ||
|
频率范围 |
0.3Hz to 3 MHz (共 7 档) | |
|
振幅 |
>10Vp-p (加 50Ω负载) | |
|
阻抗 |
50Ω +10% | |
|
衰减器 |
-20dB+1dB x 2 | |
|
DC 飘移 |
<-5V ~ >5V (加 50Ω 负载) | |
|
周期控制 |
80% : 20% : 80% to?1MHz 连续可调 | |
|
显示 |
6 位数 LED 显示幕 | |
|
正弦波 | ||
|
失真 |
<1%, 0.3Hz ~ 200kHz | |
|
平坦度 |
<0.3dB, 0.3Hz ~ 300kHz； <0.5dB, 300kHz ~ 3MHz | |
|
三角波 | ||
|
线性 |
>98% 0.3Hz ~ 100kHz； >95%, 100kHz ~ 3MHz | |
|
方波 | ||
|
对称性 |
+2%, 0.3Hz ~ 100kHz | |
|
上升或下降时间 |
最大输出时 < 100nS (加 50Ω 负载) | |
|
CMOS 输出 | ||
|
位准 |
4Vpp+1Vpp ~ 14.5Vpp+0.5Vpp 可调 | |
|
上升或下降时间 |
<120nS | |
|
TTL 输出 | ||
|
位准 |
>3Vpp | |
|
扇出数 |
20 TTL load | |
|
上升或下降时间 |
<25nS | |
|
VCF | ||
|
输入电压 |
0V~10V ± 1V(100 : 1) | |
|
输入阻抗 |
10kΩ±10% | |
|
GCV | ||
|
输出电压 |
To set the voltage between 0V ~ 2V as per different frequency | |
|
扫描操作 | ||
|
扫描 / 手动 |
开关可选择 | |
|
扫描 / 速率 |
可调且最大比率 100 : 1 | |
|
扫描 / 时间 |
0.5sec. ~ 30sec. 可调 | |
|
扫描 / 模式 |
开关可选择Lin./Log. | |
|
调幅 | ||
|
Depth |
0 ~ 100% | |
|
调变频率 |
400Hz (内部), DC ~ 1MHz(外部) | |
|
载波频宽 |
100Hz ~ 3MHz (-3dB) | |
|
外部感度 |
<10Vpp for 100% 调变 | |
|
调频 | ||
|
误差 |
0 ~ +5% | |
|
调变频率 |
400Hz(内部), DC ~ 20kHz(外部) | |
|
外部感度 |
<10Vpp for 10% 调变 | |
|
频率计数器 | ||
|
内部/外部 |
Switch selector | |
|
范围 |
0.3Hz ~ 3MHz (外部 5Hz ~ 150MHz) | |
|
准确度 |
时基准确度 +1 位数 | |
|
时基 |
±20ppm (23°C±5°C) 开机后 30 分钟 | |
|
解析度 |
最大解析度：100nHz for 1Hz 及 1Hz for 100MHz | |
|
输入阻抗 |
1MΩ// 150pF | |
|
感度 |
<35mVrms (5Hz ~ 100MHz)； <45mVrms (100MHz ~ 150MHz) | |
|
使用电源 | ||
|
|
交流 115V/230V±15%, 50/60Hz | |
|
附件 | ||
|
|
电源线 × 1, | |
|
尺寸及重量 | ||
|
|
251(宽) × 91(高) × 291(长) mm, | |
