特点：
DDS 技术和 FPGA 芯片设计
频率范围:0.1Hz~3MHz
高频率精确度: ± 20ppm
高频率稳定度: ± 20ppm
最大频率分辨率 :100mHz
低正弦波失真度:-55dBc,0.1Hz~200kHz
产品叙述：

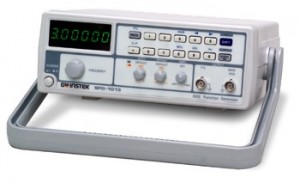

SFG-1000系列是根据DDS（直接数字合成技术）和FPGA芯片设计的具有高精确度和高稳定度输出的函数信号发生器。SFG-1000系列3MHz 的频率范围以及正弦波、方波、三角波和TTL输出的特性为测试提供高质量保证。DDS技术为需要精确的信号源测量的使用者提供了合理的价格。
产品规格：
|
SFG-1000 系列, 是根据DDS（直接数字合成技术）和FPGA芯片设计的具有高精确度和高稳定度输出的函数信号发生器。SFG-1000系列3MHz的频率范围以及正弦波、方波、三角波和TTL输出的特性为测试提供高品质保证。DDS技术为需要精确的信号源测量的用户提供了合理的价格。 | |
|
主要规格 | |
|
输出波形 |
正弦波, 方波, 三角波 |
|
频率范围 |
0.1Hz~3MHz |
|
频率范围 |
0.1Hz~1MHz |
|
频率分辨率 |
0.1Hz 最大 |
|
频率稳定度 |
± 20 ppm |
|
频率精确度 |
± 20 ppm |
|
频率老化率 |
± 5 ppm /年 |
|
幅度范围 |
10Vp-p (50Ω负载) |
|
输出阻抗 |
50Ω±10％ |
|
衰减器 |
-40dB±1dB×1 |
|
直流偏移 |
＜-5V～＞+5V(50Ω负载) |
|
占空比控制范围 |
25% to 75% below 1MHz (方波适用) |
|
显示器 |
6-位 LED 显示 |
|
输出控制 |
开关切换 |
|
正弦波 | |
|
谐波失真 |
规格应用于最大电平至 |
|
平坦度 |
＜±0.3dB, 0.1Hz ~ 1MHz |
|
三角波 | |
|
线性度 |
≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz |
|
方波 | |
|
对称性 |
5% 周期 +4ns to 0.1Hz～100kHz |
|
上升/下降时间 |
≦100ns 在最大输出. (50Ω负载) |
|
TTL 输出 | |
|
电平 |
≧3Vpp |
|
扇出 |
20 TTL 负载 |
|
上升/下降时间 |
≦25ns |
|
总体 | |
|
操作环境 |
室内使用, 海拔~ 2000m |
|
电源 |
|
|
|
AC 240V/220V/110V±10%, 50/60Hz |
|
存放环境 | |
|
温度 |
-10℃ ~ 70℃ |
|
湿度 |
70% (最大) |
|
附件 | |
|
|
操作手册 × 1 |
|
体积和重量 |
251(W)×91(H)×291(D) mm |
