特点：
直接数位合成技术及FPGA晶片设计
频率范围:0.1Hz~10MHz
频率解析度:100mHz
频率准确度及飘移度:+/-20ppm
低失真正弦波:-55dBc,0.1Hz~200kHz
输出波形:正弦波、方波、三角波
具TTL及CMOS OUT
前面板可设定十组储存及呼叫操作记忆
产品叙述：

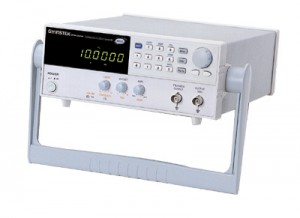

10MHz 数位合成函数信号产生器
基于直接数位合成（DDS）技术和独特的FPGA设计，SFG-2000/2100系列函数发生器在同等价格上拥有比传统函数发生器更杰出的性能。稳定的输出频率，低失真度和微小的频率解析度都是这个系列产品的优秀特性。
SFG-2000/2100每个系列分别拥有4MHz，7MHz，10MHz和20MHz的频宽选择。SFG-2100系列还外加了扫描，AM/FM调制和外部计频功能。基于±20ppm的高稳定度和输出波形精确度，SFG-2000/2100系列适合大多数应用场合，例如作为信号源用于实验室中各类实验，作为PLL（锁相环）的参考信号和电子设备的校准源。
产品规格：
|
主输出 | ||
|
频率范围(正弦波 ,方波) |
0.1Hz~10MHz | |
|
频率范围(三角波 ) |
0.1Hz~1MHz | |
|
解析度 |
0.1Hz | |
|
频率稳定度 |
± 20 ppm | |
|
频率准确度 |
± 20 ppm | |
|
长时间准确度 |
± 5 ppm / year | |
|
波形种类 |
正弦波, 方波, 三角波 | |
|
输出振幅 |
10Vpp(含 50Ω负载) | |
|
振幅对频率平坦度(相对于1kHz正弦波) |
＜± 0.3dB,0.1Hz～1MHz; ＜± 0.5dB,1MHz～4MHz; ＜± 2dB, 4MHz～10MHz | |
|
输出阻抗 |
50Ω±10％ | |
|
输出衰减器 |
-20dB±1dB×2 | |
|
直流抵补范围 |
＜-5V～＞+5V(含 50Ω负载) | |
|
周期比调整范围 |
20% to 80% below 1MHz (方波才有) | |
|
周期比解析度 |
1% | |
|
频率显示器 |
9位数LED 显示 | |
|
正弦波 | ||
|
谐波失真 |
-55dBc,0.1Hz～200kHz; -40dBc,0.2MHz～4MHz; -30dBc,4MHz～10MHz | |
|
三角波 | ||
|
线性度 |
≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz | |
|
方波 | ||
|
对称性 |
± 1% of period +4ns to 0.1Hz～100kHz | |
|
CMOS 输出 | ||
|
输出准位 |
4Vpp±1Vpp～14.5Vpp±0.5Vpp 可调整 ; 上升及下降时间 : ≦120ns | |
|
TTL 输出 | ||
|
输出准位 |
≧3Vpp ; 输出推力 : 20 TTL load ; 上升及下降时间 : ≦25ns | |
|
记忆储存 | ||
|
储存及呼叫功能 |
10 组设定记忆 | |
|
输入电源 |
AC115V, 230V±15%, 50/60Hz | |
|
|
| |
|
附件 | ||
|
|
操作手册×1 | |
|
外观尺寸 |
107(W)×266(H)×293(D) m/m | |
