特点:

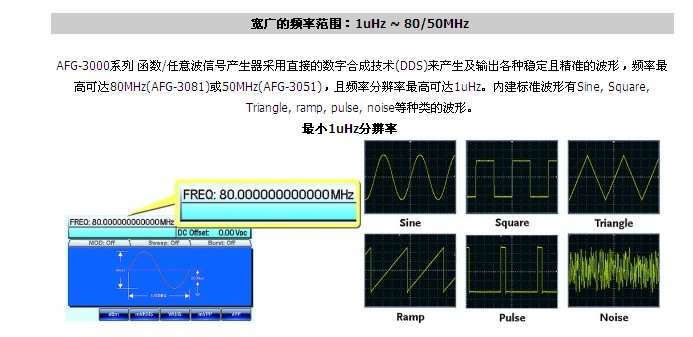

* 宽广的频率范围:1uHz ~ 80/50MHz

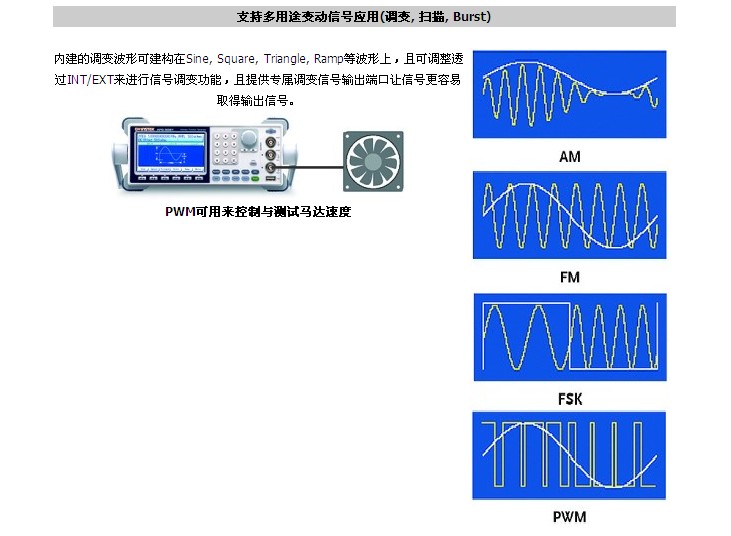

* 支援多用途调制信号(AM/FM/PWM/FSK/Sweep/Burst…)

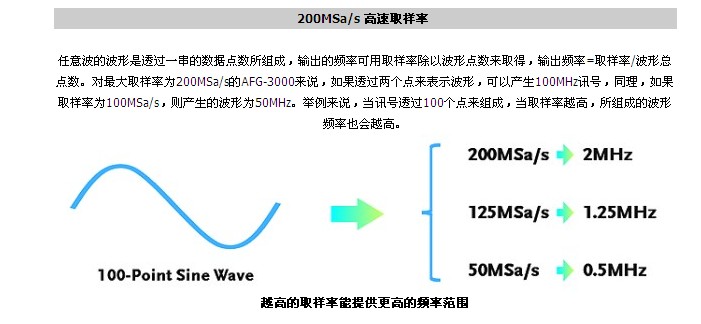

* 200MSa/s 高速采样率

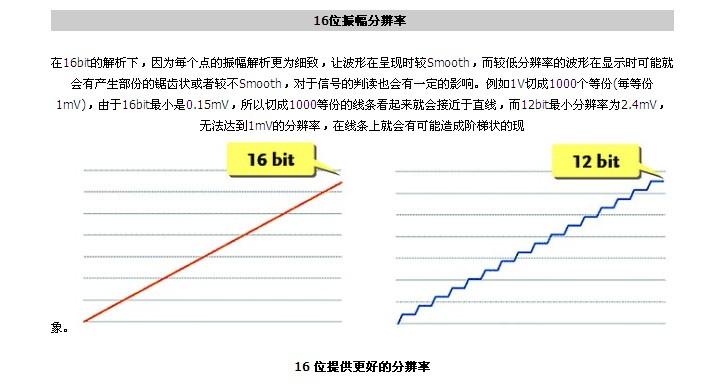

* 16位振幅解析度

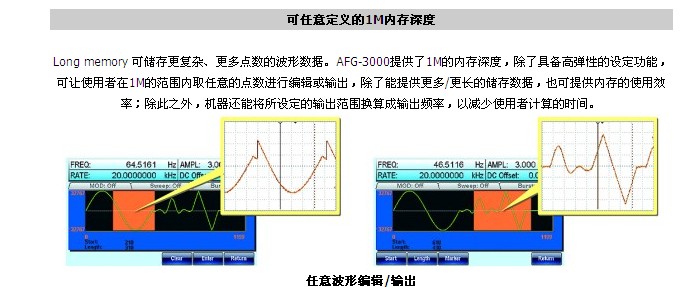

* 可任意定义的1M记忆体深度

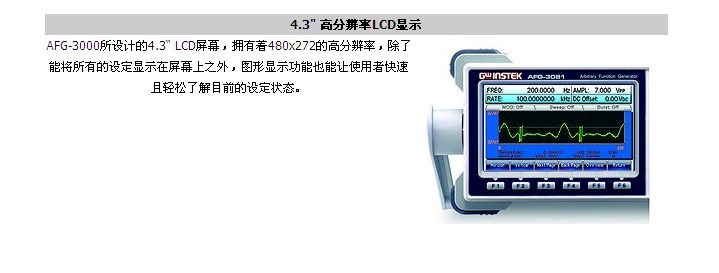

* 4.3" 高解析度LCD显示

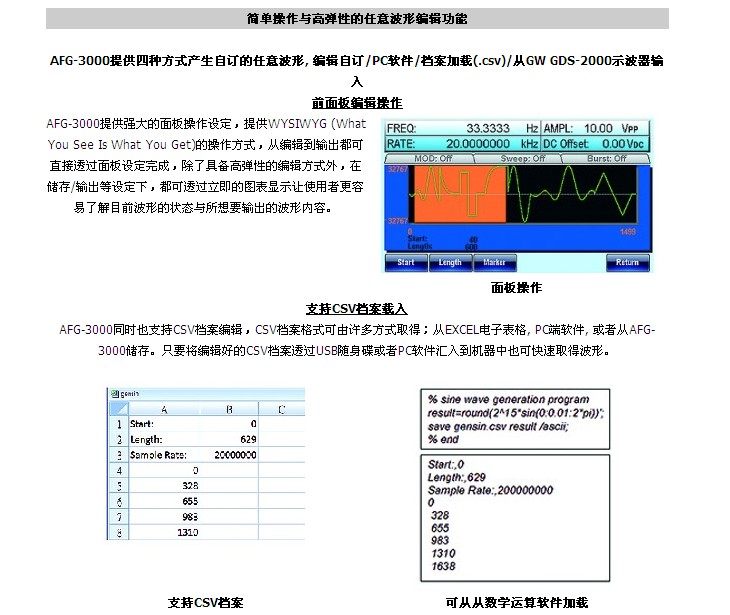

* 可透过四种方式取得任意波形:界面编辑/PC软体/档案载入(.csv)/从示波器输入

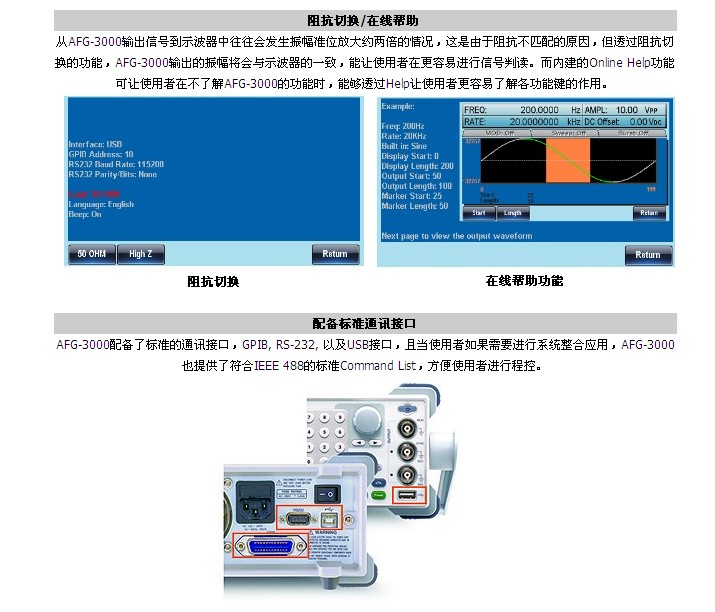

* 阻抗切换/在线帮助
* 标准通讯界面:USB, RS-232, GPIB
产品叙述:

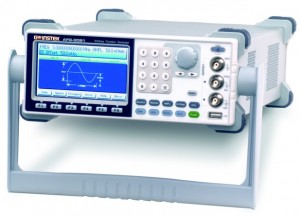

AFG-3000 Series是一个具备功能强大的任意波形函数信号产生器,他的设计可符合于工业应用以及教育科研使用。这个系列提供了80MHz以及50MHz两个频宽,且内建了Sine, Square, Triangle, Ramp, Pulse, Noise等标准信号,且提供AM, FM, FSK, PWM, Sweep, Burst等应用信号以满足各类波形的需求。

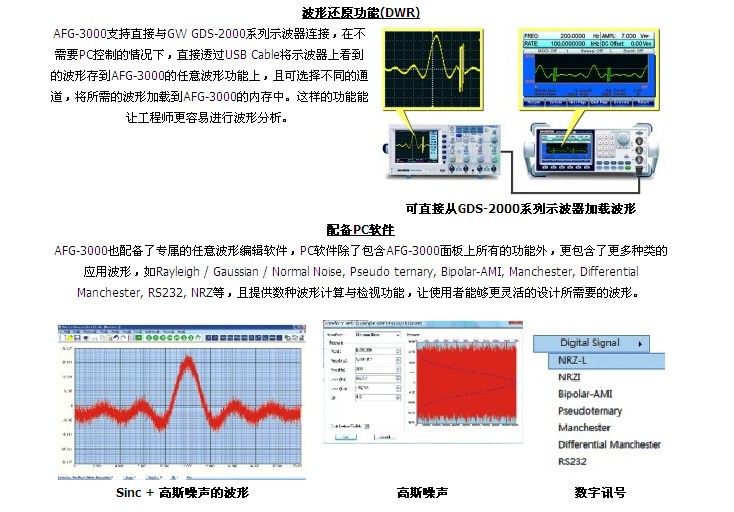

AFG-3000 Series同时提供16 bit高分辨率、200MSa/s取样率以及1M内存深度的任意波形编辑功能,且可直接透过直觉式的面板操作来编辑所需的波形,且内建的1M内存,可让使用者进行波形分段存取/输出,除了可节省内存的使用空间外,还可让使用者储存更多的波形。DWR功能可直接从GDS-2000系列示波器将波形直接读出到AFG-3000内,除了不需透过PC连接外,还可让使用者在进行除错或测试的时候方便波形描述,避免使用了错误的测试条件。
此外,AFG-3000 Series还内建了50 Ohm / Hi-Z Impedance Switch, Online Help Function, 以及Output On/Off Switch等功能让使用者能够更便利的操作。透过4.3-inch高分辨率的TFT LCD,除了能让使用者能够看到更清楚的信息外,也能将使用者所设定的所有信息全部显示出来,让使用者更清楚目前的设定状态。前面板的USB Host, 除了能够进行DWR功能外,还可直接储随身碟存取,而背板内建的USB Device, RS-232, 以及GPIB标准接口,除了能够执行PC端任意波形软件外,还支持链接库语法让使用者进行客制化功能控制。
内建的扫描功能可设定为INT/EXT/manual等三种接口出发,且可设定LOG/LIN两种扫描方式。
Burst功能提供了Gate与N Cycle两种设定模式, Gate模式可设定内建标准信号(Sine, Square, Triangle, Ramp)的On/Off时间比例,且可透过控制极性(Polarity)或相位(Phase)来进行控制, N cycle模式则可设定相位角度 ,周期次数,周期时间与延迟时间等规格。
产品规格:
|
AFG-3081 |
AFG-3051 | |||||
标准波形 |
正弦波,方波,锯齿波,脉冲波,噪声波,直流, DC, Sin(x)/x,指数上升,指数下降,负锯齿波 | ||||||
任意波形 | |||||||
任意波形函数 |
包含,需建构 | ||||||
取样率 |
200 MSa/s | ||||||
重建率 |
100MHz | ||||||
内存长度 |
1M点 | ||||||
振幅分辨率 |
16位 | ||||||
内存数量 |
10组1M内存(1) | ||||||
可定义的波形输出 |
任意2 ~ 1M点 | ||||||
可定义的标记输出 |
任意2 ~ 1M点 | ||||||
频率特性 | |||||||
范围 |
正弦波 |
80MHz |
50MHz | ||||
方波 | |||||||
三角波、锯齿波 |
1MHz | ||||||
分辨率 |
1uHz | ||||||
准确性 |
稳定度 |
±1 ppm0 to 50℃ | |||||
±0.3 ppm18 to 28℃ | |||||||
老化率 |
±1 ppm,per 1 year | ||||||
Tolerance |
≦ 1 uHz | ||||||
输出特性(2) | |||||||
|
| ||||||
振幅 |
范围 |
10 mVpp to 10 Vpp( into 50Ω) | |||||
准确度 |
±设定值的1% ±1 mVpp | ||||||
分辨率 |
0.1 mV or 4位数 | ||||||
平坦度 |
± 1% (0.1dB) <10 MHz | ||||||
单位 |
Vpp, Vrms, dBm, | ||||||
偏压 |
范围 |
±5 Vpk ac +dc(into 50Ω) | |||||
准确度 |
设定值的1% + 2 mV+ 0.5%振幅高度 | ||||||
波形输出 |
阻抗 |
50Ω typical(fixed) | |||||
输入保护 |
短路保护,超载继电器自动禁用主输出 | ||||||
同步输出 |
范围 |
TTL-compatible into>1kΩ | |||||
阻抗 |
50Ω标准值 | ||||||
正弦波 | |||||||
谐波失真(5) |
–60 dBc DC~1 MHz, Ampl<3 Vpp | ||||||
总谐波失真 |
DC到 20 kHz:< 0.2%+0.1mVrms | ||||||
噪声(不包括谐波)(5) |
–60 dBc DC~1 MHz –50 dBc 1MHz~20MHz –50 dBc+ 6 dBc/octave1MHz~80MHz | ||||||
相位噪声 |
<-65dBc typical 10MHz, 30 kHz band | ||||||
方波 | |||||||
上升/下降时间 |
<8 nS(3) | ||||||
过激信号 |
< 5% | ||||||
不对称性 |
周期的1%+1 ns | ||||||
周期比 |
20.0% to 80.0% ≦ 25 MHz | ||||||
抖动率 |
0.01%+525ps < 2 MHz | ||||||
锯齿波 | |||||||
线性度 |
<峰值输出的0.1% | ||||||
对称性 |
0% to 100% | ||||||
脉冲波 | |||||||
周期 |
20ns~ 2000s | ||||||
脉冲宽度 |
8ns~ 1999.9s 最小脉冲宽度: | ||||||
过激信号 |
<5% | ||||||
抖动率 |
100 ppm +50 ps | ||||||
AM调变 | |||||||
载波波形 |
正弦波,方波,三角波,锯齿波,脉冲波,任意波 | ||||||
调变波形 |
正弦波,方波,三角波,正/负锯齿波 | ||||||
调变频率 |
2 mHz to 20 kHz | ||||||
深度 |
0% to 120.0% | ||||||
信号来源 |
内部/外部 | ||||||
FM调变 | |||||||
载波波形 |
正弦波,方波,三角波,锯齿波 | ||||||
调变波形 |
正弦波, 方波, 三角波, 正/负锯齿波 | ||||||
调变频率 |
2 mHz to 20 kHz | ||||||
峰值偏移 |
DC to 80 MHz |
DC to 50 MHz | |||||
信号来源 |
内部/外部 | ||||||
PWM调变 | |||||||
载波波形 |
方波 | ||||||
调变波形 |
正弦波, 方波, 三角波, 正/负锯齿波 | ||||||
调变频率 |
2 mHz to 20 kHz | ||||||
偏移 |
脉冲波的0%~ 100.0% | ||||||
信号来源 |
内部/外部 | ||||||
FSK调变 | |||||||
载波波形 |
正弦波,方波,三角波,锯齿波,脉冲波 | ||||||
调变波形 |
周期为50%的方波 | ||||||
内部频率 |
2 mHz to 100 kHz | ||||||
频率范围 |
DC to 80 MHz |
DC to 50 MHz | |||||
信号来源 |
内部/外部 | ||||||
扫描 | |||||||
波形种类 |
正弦波,方波,三角波,任意波 | ||||||
类型 |
线性/对数 | ||||||
方向 |
向上/向下 | ||||||
起始频率/结束频率 |
100 uHz to 80 MHz |
100 uHz to 50 MHz | |||||
扫描时间 |
1 ms to 500 s | ||||||
触发 |
单次,外部,内部 | ||||||
标记 |
同步信号的下降沿 | ||||||
信号来源 |
内部/外部 | ||||||
BURST | |||||||
波形种类 |
正弦波,方波,三角波,锯齿波 | ||||||
频率 |
1 uHz to 80 MHz(4) |
1 uHz to 50 MHz(4) | |||||
计数 |
1到 1000000循环或无限 | ||||||
起始/婷指相位 |
-360.0∘to +360.0∘ | ||||||
内部周期 |
1 ms to 500 s | ||||||
网关来源 |
外部触发 | ||||||
触发来源 |
单次,外部,内部 | ||||||
触发延迟 |
N个循环,无限: 0s to 85 s | ||||||
外部调变输入 | |||||||
类型 |
AM, FM, Sweep, PWM | ||||||
电压范围 |
± 5V满刻度 | ||||||
输入阻抗 |
10kΩ | ||||||
频率范围 |
DC to 20 kHz | ||||||
外部触发输入 | |||||||
类型 |
FSK, Burst, Sweep | ||||||
输入准位 |
TTL Compatible | ||||||
斜率 |
上升或下降(可选择) | ||||||
脉冲宽度 |
> 100 ns | ||||||
输入阻抗 |
10kΩ,DC耦合 | ||||||
等待时间 |
扫描 |
< 10 us (典型值) | |||||
Burst |
< 100 ns (典型值) | ||||||
抖动 |
Sweep |
2.5 us | |||||
Burst |
1 ns;脉冲除外300 ps | ||||||
调变输出 | |||||||
类型 |
AM, FM, Sweep, PWM | ||||||
振幅 |
范围 |
≧1Vpp | |||||
阻抗 |
> 10kΩ typical(fixed) | ||||||
触发输出 | |||||||
类型 |
Burst, Sweep | ||||||
准位 |
TTL Compatible into 50Ω | ||||||
脉冲宽度 |
> 450 ns | ||||||
最大频率值 |
1 MHz | ||||||
扇出数 |
≧4 TTL load | ||||||
阻抗 |
50Ω typical | ||||||
标记输出 | |||||||
类型 |
ARB, Sweep | ||||||
准位 |
TTL Compatible into 50Ω | ||||||
扇出数 |
≧4 TTL load | ||||||
阻抗 |
50Ω typical | ||||||
储存/乎较 |
10组记忆空间 | ||||||
通讯接口 |
GPIB, RS232, USB | ||||||
显示器 |
4.3吋TFT LCD,分辨率 480 × 3 (RGB) × 272 | ||||||
系统特性 | |||||||
配置时间 (典型值) |
函数改变: | ||||||
任意波下载与解析时间 (典型值) |
Binary Code |
ASCII Code | |||||
GPIB / RS-232 (115 Kbps) |
USB(Device) |
USB(Host) | |||||
1M 点 |
189 Sec |
34 Sec |
70 Sec | ||||
512K 点 |
95 Sec |
18Sec |
35 Sec | ||||
256K 点 |
49 Sec |
9 Sec |
18 Sec | ||||
64K 点 |
16 Sec |
3 Sec |
6 Sec | ||||
16K 点 |
7 Sec |
830mS |
1340 mS | ||||
8K 点 |
6 Sec |
490mS |
780mS | ||||
4K 点 |
6 Sec |
365mS |
520 mS | ||||
2K 点 |
5 Sec |
300mS |
390 mS | ||||
一般规格 | |||||||
电源 |
AC100~240V , 50~60Hz | ||||||
消耗功率 |
65 VA | ||||||
操作环境 |
安全规范温度 : 18 ~ 28∘C | ||||||
有效高度 |
2000 meters | ||||||
污染程度 |
IEC 61010 Degree 2, Indoor Use | ||||||
储存环境 |
-10 ~ 70∘C,湿度:≤70% | ||||||
尺寸 (WxHxD) |
桌上型 : 265 (W) x 107 (H) x 374 (D) | ||||||
重量 |
约 4kg | ||||||
安全性设计符合 |
EN61010-1 | ||||||
EMC测试符合 |
EN 55011, IEC-61326-1 | ||||||
配件 |
GTL-110× 1 | ||||||
(1).A total of ten waveforms can be stored.(Every waveform can composed of 1M points maximum.) |
