特点:
* 0.1Hz~5/12/25MHz全数字合成信号,0.1Hz分辨率
* 内置标准波形:正弦波、方波、三角波、噪声波和任意波
* 20MSa/s采样率、10位垂直分辨率、4k点记录长度的任意波形编辑功能
* 1%~99%方波占空比调整
* 全数字操作设计与旋钮微调功能
* 3.5’’三色 LCD屏幕,同时显示幅值、直流偏压和其它按键设置信息
* AM/FM/FSK调变信号,扫描和计频功能(仅AFG-2100系列)
* USB Device接口,用于远程控制和波形编辑
* 配备PC任意波形编辑软件
产品叙述:
超越传统、创新价值的任意波形信号发生器

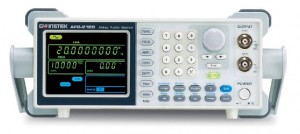

AFG-2100/2000系列任意波形信号发生器是一台以DDS技术为基础,涵盖正弦波、方波、三角波、噪声波以及20MSa/s采样率的任意波形。0.1Hz的分辨率和1%~99%的方波(脉冲波)可调占空比功能,极大的扩展了它的应用范围。
AFG-2100/2000系列包括6个型号,5MHz/12MHz/25MHz三种频段。此外,AFG-2100系列还提供AM/FM/FSK调变、扫描以及计频器功能。在参数设置上采用全数字化的操作设计,3.5’’的三色LCD显示,可清楚的显示设置的参数内容。全系列配备USB Device接口,用户除了可进行远程控制,还可以从PC导入波形数据。
内置任意波功能
AFG-2100/2000系列提供20MSa/s采样率、10位垂直分辨率以及4k点记录长度的任意波编辑功能。用户可通过面板设置或使用专属的波形编辑软件来进行任意波编辑。
幅值与直流偏压显示功能
除了设置参数,AFG-2100/2000还将电压幅值、直流偏压读值显示在LCD屏幕上。三种幅值单位Vpp、Vrms和dBm供用户选择和替换。
宽广的方波可调占空比
AFG-2100/2000系列提供的方波占空比可设置在1%~99%。利用这个功能,可将脉冲波形模拟突波或瞬变信号。
AM/FM/FSK、Sweep、Counter功能(仅AFG-2100系列)
AFG-2100系列内置AM/FM/FSK三种调变方式、波形扫描和计频器功能。150MHz的频率计数功能节省了添购额外计数器的费用。
全数字化按键设计
AFG-2100/2000系列的全数字化按键设计改善了传统信号发生器设置的不确定性,显著增加了波形输出的精度。3.5’’的LCD屏幕,方便用户在调整过程中观察到参数的改变。
专属的任意波编辑软件
AFG-2100/2000提供一套免费的任意波编辑软件。在PC上完成所需的波形编辑后,只要通过USB接口即可将资料载入AFG-2100/2000进行输出。
产品规格:
规格 | |||||||||
|
|
AFG-2105 |
AFG-2112 |
AFG-2125 |
AFG-2005 |
AFG-2012 |
AFG-2025 | ||
波形 |
|
正弦波/方波/三角波 | |||||||
任意波功能 |
采样率 |
20MSa/s | |||||||
重建率 |
10MHz | ||||||||
记录长度 |
4k点 | ||||||||
垂直分辨率 |
10位 | ||||||||
频率特性 |
范围 正弦波/方波 |
0.1Hz~5MHz |
0.1Hz~12MHz |
0.1Hz~25MHz |
0.1Hz~5MHz |
0.1Hz~12MHz |
0.1Hz~25MHz | ||
三角波/锯齿波 |
1MHz | ||||||||
分辨率 |
0.1Hz | ||||||||
稳定度 |
±20ppm | ||||||||
老化率 |
±1ppm/year | ||||||||
误差容忍 |
<10mHz | ||||||||
输出特性 |
幅值 范围 |
≤20MHz:1mVpp~10Vpp (接50Ω);2mVpp~20Vpp (开路) | |||||||
≤25MHz:1mVpp~5Vpp (接50Ω);2mVpp~10Vpp (开路) | |||||||||
精确度 |
设定值的±1%±1mVpp;(1kHz, >10mVpp) | ||||||||
分辨率 |
0.1mV或3位 | ||||||||
平坦度 |
±1% (0.1dB)≤100kHz;±3% (0.3dB)≤5MHz;±5% (0.4dB)≤12MHz; | ||||||||
±20% (2dB)≤20MHz;±5% (0.4dB)≤25MHz ;(正弦波1kHz) | |||||||||
单位 |
Vpp,Vrms,dBm | ||||||||
直流偏移 范围 |
±5Vpk ac+dc (接50Ω);±10Vpk ac+dc (开路) | ||||||||
精确度 |
设定值的1%+2mV+幅值的0.5% | ||||||||
波形输出 阻抗 |
50Ω典型值(固定);>10MΩ(输出关闭) | ||||||||
保护 |
短路保护;过载继电器自动禁止输出 | ||||||||
SYNC输出 准位 |
TTL-compatible into>1kΩ | ||||||||
阻抗 |
50Ω正常值 | ||||||||
上升/下降时间 |
≤25ns | ||||||||
正弦波特性 |
谐波失真 |
-55dBc DC~1MHz, Ampl>1Vpp;45dBc 1MHz~5MHz, Ampl>1Vpp;-30dBc 5MHz~20MHz,Ampl>1Vpp | |||||||
方波特性 |
上升/下降时间 |
最大输出时,≤25ns(接50Ω负载) | |||||||
过激信号 |
<5% | ||||||||
不对称性 |
周期的1%+1ns | ||||||||
可调占空比 |
1%~99%≤100kHz;10%~90%≤2MHz;20.0%~80.0%≤5MHz;40.0%~60.0%≤10MHz;50%≤25MHz;(全频段1%的分辨率) | ||||||||
三角波特性 |
线性度 |
<峰值输出的0.1% | |||||||
可调对称性 |
0%~100%(0.1%的分辨率) | ||||||||
AM调制 |
载波波形 |
正弦波、方波、三角波 |
—— | ||||||
调变波形 |
正弦波、方波、三角波 | ||||||||
调变频率 |
2mHz~20kHz(Int);DC~20kHz(Ext) | ||||||||
深度 |
0%~120.0% | ||||||||
FM调制 |
载波波形 |
正弦波、方波、三角波 | |||||||
调变波形 |
正弦波、方波、三角波 | ||||||||
调变频率 |
2mHz~20kHz(Int);DC~20kHz(Ext) | ||||||||
偏差 |
DC~最大频率 | ||||||||
FSK |
载波波形 |
正弦波、方波、三角波 | |||||||
调变波形 |
50%占空比方波 | ||||||||
内部频率 |
2mHz~20kHz | ||||||||
频率范围 |
0.1Hz~最大频率 | ||||||||
扫描 |
扫描时间 |
1ms~500s | |||||||
波形种类 |
正弦波、方波、三角波 | ||||||||
扫描形态 |
线性或对数 | ||||||||
开始/截止频率 |
0.1Hz~最大频率 | ||||||||
计频器 |
范围 |
5Hz~150MHz | |||||||
精确度 |
时基精确度±1count | ||||||||
时基 |
±20ppm(23℃±5℃),热机30分钟 | ||||||||
分辨率 |
最大分辨率:对于1Hz,100nHz;对于100MHz,0.1Hz | ||||||||
输入阻抗 |
1MΩ/150pf | ||||||||
灵敏度 |
≤35mVrms(5Hz~100MHz);≤45mVrms(100MHz~150MHz) | ||||||||
存储/调取 |
10组存储设置 | ||||||||
接口 |
USB(Devices) | ||||||||
电源 |
AC 100~240V,50~60Hz | ||||||||
功率消耗 |
65VA | ||||||||
尺寸&重量 |
266(W)×107(H)×293(D)mm;约3.2kg |
266(W)×107(H)×293(D)mm;约3.1kg |
