特点:
* 宽频率范围 1μHz - 25MHz (正弦波)
* 全频段1 μHz 分辨率
* 内置独立等性能双通道标准的 120MSa/s, 10bit, 4k 点任意波
* 真正双通道输出, CH2提供与通道一同规格的信号输出
* 双通道功能支持耦合,跟踪,相位操作
* 1% ~ 99% 方波可调占空比
* 友善的用户操作界面,方便用户进行参数设定
* 提供多种任意波编辑信号编辑功能
* 内置标准的AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
* 提供USB Host/Device 接口用于远程控制和波形编辑
产品叙述:

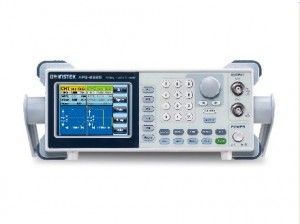

AFG-2225 是一台基础型双通道任意波信号源,在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用,如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。
双通道主要特点包括 10Vpp输出幅值;25MHz频率带宽,1uHz分辨率;内置正弦波,方波,斜波(三角波)和噪声波。1%~99%方波可调占空比,可作为脉冲信号源。对于任意波功能,两个通道提供120MSa/s采样率,10位分辨率,4k点内存深度。同时内置66种任意波供用户根据需求选择。此外,AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器,用于各种通信领域应用。
此外,全数字化用户界面,3.5英寸彩色LCD可显示所有操作信息,包括当前输出端真正的输出波形。通讯接口方面,AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接,直接波形重建、闪存设备上保存/调取数据;USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。
产品规格:
此规格适用条件:+18°C~+28°C操作环境下,开机30分钟以上。
AFG-2225 |
CH1 |
CH2 | ||||||
波形 |
正弦波,方波,斜波,脉冲波,噪声波,任意波 | |||||||
任意波功能 | ||||||||
|
采样率 |
120 MSa/s | ||||||
|
重建率 |
60 MHz | ||||||
|
波形长度 |
4k 点 | ||||||
|
垂直分辨率 |
10 位 | ||||||
|
记录长度 |
4k 点 | ||||||
频率特性 | ||||||||
范围 |
正弦波,方波 |
1uHz~25MHz | ||||||
|
斜波 |
1uHz~1MHz | ||||||
分辨率 |
|
1uHz | ||||||
精确度 |
稳定度 |
±20 ppm | ||||||
|
老化率 |
±1 ppm/年 | ||||||
|
误差容忍 |
≤1 mHz | ||||||
输出特性 | ||||||||
幅值 |
范围 |
1mVpp ~ 10 Vpp (接50Ω负载) | ||||||
|
精确度 |
设定值的±2% ±1 mVpp ( 1 kHz) | ||||||
|
分辨率 |
1mV 或 3 位 | ||||||
|
平坦度 |
±1% (0.1dB) ≤100kHz | ||||||
|
单位 |
Vpp, Vrms, dBm | ||||||
直流偏移 |
范围 |
±5 Vpk ac +dc (接50Ω负载) | ||||||
|
精确度 |
设定值的2% + 10mV+ 幅值的0.5% | ||||||
波形输出 |
阻抗 |
50Ω 典型值 (固定) | ||||||
|
保护 |
短路保护,过载继电器自动禁止输出 | ||||||
正弦波特性 | ||||||||
|
谐波失真 |
≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp | ||||||
方波特性 | ||||||||
|
上升/下降时间 |
最大输出时,≤25ns at (接 50 Ω 负载) | ||||||
|
过激信号 |
5% | ||||||
|
不对称性 |
周期的1% +5 ns | ||||||
|
可调占空比 |
1.0% ~ 99.0% ≤100kHz | ||||||
斜波特性 | ||||||||
|
线性度 |
< 峰值输出的0.1% | ||||||
|
可调对称性 |
0% ~ 100% (0.1% 的分辨率) | ||||||
脉冲波特性 | ||||||||
|
周期 |
40ns~2000s | ||||||
|
脉宽 |
20ns~1999.9s | ||||||
|
过激信号 |
<5% | ||||||
|
抖动率 |
20ppm +10ns | ||||||
AM 调制 | ||||||||
|
载波 |
正弦波,方波,斜波,脉冲波,任意波 |
正弦波,方波,斜波,脉冲波,任意波 | |||||
|
调制波 |
正弦波,方波,三角波,上斜波,下斜波 |
正弦波,方波,三角波,上斜波,下斜波 | |||||
|
调制频率 |
2mHz ~ to 20kHz (内部) |
2mHz ~ to 20kHz (内部) | |||||
|
调制深度 |
0% ~ to 120.0% |
0% ~ to 120.0% | |||||
|
调制源 |
内部 / 外部 |
内部 / 外部 | |||||
FM 调制 | ||||||||
|
载波 |
正弦波,方波,斜波 |
正弦波,方波,斜波 | |||||
|
调制波 |
正弦波,方波,三角波,上斜波,下斜波 |
正弦波,方波,三角波,上斜波,下斜波 | |||||
|
调制频率 |
2mHz ~ 20kHz (内部) |
2mHz ~ 20kHz (内部) | |||||
|
峰值频偏 |
DC ~ 最大频率 |
DC ~ 最大频率 | |||||
|
调制源 |
内部/ 外部 |
内部/ 外部 | |||||
扫频 | ||||||||
|
波形 |
正弦波,方波,斜波 |
正弦波,方波,斜波 | |||||
|
类型 |
线性或对数 |
线性或对数 | |||||
|
起始/停止 频率 |
1uHz ~ 最大频率 |
1uHz ~ 最大频率 | |||||
|
扫频时间 |
1ms ~ 500s |
1ms ~ 500s | |||||
|
扫频源 |
内部/ 外部/手动 |
内部 / 外部/手动 | |||||
FSK | ||||||||
|
载波 |
正弦波,方波,斜波,脉冲波 |
正弦波,方波,斜波,脉冲波 | |||||
|
调制波 |
50% 方波占空比 |
50% 方波占空比 | |||||
|
调制速率 |
2mHz ~ 100 kHz (内部) |
2mHz ~ 100 kHz (内部) | |||||
|
频率范围 |
1uHz ~ 最大频率 |
1uHz ~ 最大频率 | |||||
|
调制源 |
内部 / 外部 |
内部 / 外部 | |||||
PM | ||||||||
|
载波 |
正弦波,方波,斜波 |
正弦波,方波,斜波 | |||||
|
调制波 |
正弦波,方波,三角波,上斜波,下斜波 |
正弦波,方波,三角波,上斜波,下斜波 | |||||
|
调制频率 |
2mHz ~ 20kHz (内部) |
2mHz ~ 20kHz (内部) | |||||
|
相位偏移 |
0˚ ~ 360˚ |
0˚ ~ 360˚ | |||||
|
调制源 |
内部/ 外部 |
内部 / 外部 | |||||
SUM | ||||||||
|
载波 |
正弦波,方波,斜波,脉冲波,噪声波 |
正弦波,方波,斜波,脉冲波,噪声波 | |||||
|
调制波 |
正弦波,方波,三角波,上斜波,下斜波 |
正弦波,方波,三角波,上斜波,下斜波 | |||||
|
调制频率 |
2mHz ~ 20kHz (内部) |
2mHz ~ 20kHz (内部) | |||||
|
SUM 深度 |
0% ~ 100.0% |
0% ~ 100.0% | |||||
|
调制源 |
内部/ 外部 |
内部 / 外部 | |||||
外部触发输入 | ||||||||
|
类型 |
用于 FSK, Burst, Sweep | ||||||
|
输入电平 |
TTL 兼容 | ||||||
|
边沿 |
上升或下降(可选) | ||||||
|
脉冲宽度 |
>100ns | ||||||
|
输入阻抗 |
10kΩ,直流耦合 | ||||||
外部调制输入 | ||||||||
|
类型 |
用于 AM, FM, PM, SUM | ||||||
|
电压范围 |
±5V 满刻度 | ||||||
|
输入阻抗 |
10kΩ | ||||||
|
频率 |
DC ~ 20kHz | ||||||
触发输出 | ||||||||
|
类型 |
用于 Burst, 扫频, Arb | ||||||
|
电平 |
TTL 兼容 50Ω | ||||||
|
脉宽 |
>450ns | ||||||
|
最大速率 |
1MHz | ||||||
|
扇出数 |
≥4 TTL 负载 | ||||||
|
I阻抗 |
50Ω 典型 | ||||||
双通道功能 | ||||||||
|
相位 |
-180˚ ~180˚ |
-180˚ ~ 180˚ | |||||
|
|
同步相位 |
同步相位 | |||||
|
跟踪 |
CH2=CH1 |
CH1=CH2 | |||||
|
耦合 |
频率(比或差) |
频率(比或差) | |||||
|
|
幅值&直流偏移 |
幅值&直流偏移 | |||||
|
DSO连接 |
√ |
√ | |||||
Burst | ||||||||
|
波形 |
正弦波, 方波, 斜波 |
正弦波, 方波, 斜波 | |||||
|
频率 |
1uHz~25MHz |
1uHz~25MHz | |||||
|
Burst 计数 |
1 ~ 65535 周期或无限 |
1 ~ 65535 周期或无限 | |||||
|
开始/停止相位 |
-360 ~ +360 |
-360 ~ +360 | |||||
|
内部周期 |
1ms ~ 500s |
1ms ~ 500s | |||||
|
门控源 |
外部触发 |
外部触发 | |||||
|
触发源 |
单, 外部或内部速率 |
单, 外部或内部速率 | |||||
触发延时 |
N-Cycle, 无限 |
0s ~ 655350ns |
0s ~ 655350ns | |||||
计频器 | ||||||||
|
范围 |
5Hz ~ 150MHz | ||||||
|
精确度 |
时基精确度±1count | ||||||
|
时基 |
±20ppm (23˚C ±5˚C) 热机30分钟后 | ||||||
|
分辨率 |
最大分辨率为: | ||||||
|
输入阻抗 |
1kΩ/1pf | ||||||
|
灵敏度 |
35mVrms ~ 30Vms (5Hz ~ 150MHz) | ||||||
保存/调取 | ||||||||
|
10组设置存储 | |||||||
接口 | ||||||||
|
USB (Host & Device) | |||||||
显示 | ||||||||
|
3.5”TFT LCD | |||||||
一般规格 | ||||||||
|
电源 |
AC100~240V, 50~60Hz | ||||||
|
功耗 |
25 W (最大) | ||||||
|
操作环境 |
本说明书规格温度范围: 18 ~ 28˚C | ||||||
|
操作海拔 |
2000 米 | ||||||
|
存储温度 |
-10~70˚C, Humidity: ≤70% | ||||||
|
尺寸 (WxHxD) |
266(W) x 107(H) x 293(D) mm | ||||||
|
重量 |
约 2.5kg | ||||||
|
附件 |
GTL-101× 2 |
