特点：
频率范围 : 150kHz ~ 1GHz
全数位锁相回路技术设计
高频率稳定度 : +10ppm
高频距 (Span) 解析度提供观察信号更详细之能力 :0, 2kHz ~ 100MHz/DIV
解析频宽 (RBW) : 3k, 30k, 220k, 4MHz
高输入保护位准 : +30dBm, +25VDC
参考准位 : -30dBm ~ +20dBm
高性能之杂讯准位 : -95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW
突波 (Spurious) 杂讯 : < -60dB
三阶交互调变杂讯 (3rd) : < -70dBc
两组 Markers 提供绝对值与相对值量测
其他功能 : Max. Hold, Average (2 ~ 32 traces), Freeze, Peak Search, Marker to Center Function
9 组参数设定记忆组
RS-232C 及显示软体可连接至 PC 撷取信号波形
选购配备 : Power Meter, Tracking Generator, Remote Control Software
产品叙述：

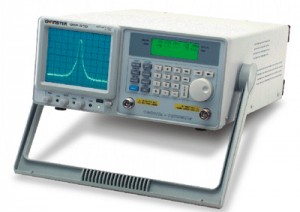

GSP-810是一台采用数字合成技术简单易用的射频测量仪器，频率范围1GHz。相位锁定系统的设计保证了测量结果的精度，并且价格合理。GSP- 810可以适应多种测量环境，带有1瓦特的输入保护。精巧的外形和极低的重量使得GSP-810非常便于携带。通过标配的RS-232C接口和 windows接口软件可以在PC上显示频谱仪画面并且保存和打印测量结果。多种独特的功能和特点使GSP-810成为一款可经济型扩展的高性价比测量仪器。
产品规格：
|
频率 | |
|
频率范围 |
150kHz ~ 1GHz |
|
频率解析度 |
1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV |
|
频率显示 |
6 1/2 digit setting |
|
频率控制 |
Digital phase locked |
|
频率稳定度 |
+2ppm/year aging, +10ppm, 0 to 50°C |
|
频率频距 (Spans) |
Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence |
|
频宽 |
|
|
解析频宽 |
3kHz, 30kHz, 220kHz, 4MHz |
|
解析频宽准确度 |
15% |
|
视频频宽 |
1.6kHz/90kHz coupled with RBW |
|
振幅 | |
|
参考准位范围 |
-30dBm 到+20dBm |
|
参考准位准确度 |
+1dB at 80MHz |
|
输入准位范围 |
-100dBm 到 +20dBm |
|
杂讯准位 |
-95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz |
|
振幅显示范围 |
75dB |
|
振幅准确度 |
+ 1.5dB typical@0dBm, 80MHz |
|
振幅准位线性 |
+ 1.5dB over 70dB |
|
参考准位频率平坦度 |
+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz |
|
谐波突波响应 |
<-40dBc, RF input < selected reference |
|
非谐波突波响应 |
<-60dBc typical down from reference level, average, 5MHz/div |
|
三阶交互调变杂讯 (3rd) |
<-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz |
|
相位杂讯 |
-77dBc/Hz at 1GHz, 30kHz offset |
|
输入 | |
|
输入过载保护 |
+30dBm continuous, +25VDC |
|
阻抗 |
50 ohm nominal |
|
回复损失 |
<16 dB (VSWR < 1.35) |
|
输入衰减 |
50dB to 0dB in 10 dB steps coupled to reference level |
|
连接头 |
Type N female |
|
游标 | |
|
游标数 |
2 |
|
游标解析度 |
0.1dB, 1kHz |
|
游标模式 |
绝对值, 相对值, PK->Marker, Marker->Center |
|
游标准确度 |
0.1dB+振幅准确度 |
|
其他功能 |
|
|
记忆 |
9 组参数设定记忆组 |
|
Trace |
Max. Hold, Average (2 ~ 32 traces), Freeze(Hold) |
|
设定 |
Access parameters |
|
FM/AM DEMODULATOR |
|
|
WB FM |
120kHz deviation |
|
MB FM |
75kHz deviation |
|
NB FM |
30kHz deviation |
|
AM Outputs |
Internal speaker, 3.5mm stereo jack, wired for mono operation |
