特点：
低底噪(-105dBm@1GHz, 3k RBW)
自动测量功能
顺序编程测量功能
ACPR, OCBW, Channel Power, N-dB 和相位抖动测量功能
编辑限制线进行通过/失败测量

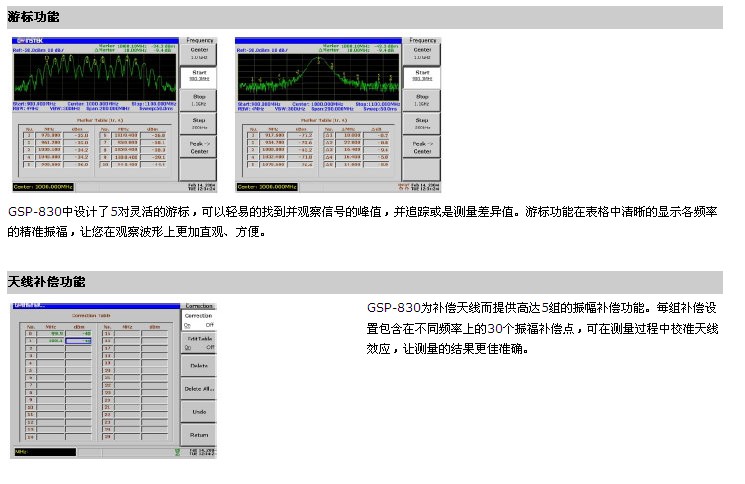

10 组游标(包括△游标和峰值功能)
分割视窗,允许独立的设置
USB/RS-232C 接口
直接 VGA 输出
6.4" TFT 彩色 LCD, 解析度: 640x480
轻巧的体积 , 330(W) x 170(H) x 340(D) mm
6公斤的极轻重量(不包含配件)
选配信号追踪发生器
选配前置放大器
产品叙述：
主要特性

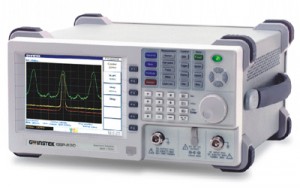

固纬电子现在把频谱分析仪产品系列扩展到3GHz。GSP-830继承了固纬产品高性能、低价格、易操作和轻重量的优势。且惊人的低底噪杂讯大大增加了测量范围；先进的用户介面带给您很好的视觉效果、丰富的测量功能使您的工作更加简单和轻鬆。GSP-830为您提供了市场上最高的性能价格比。
宽广的测量范围
GSP-830杰出的底噪杂讯，-152dBm/Hz @1GHz，在捕获微弱信号表现的极为稳定。且接上20dB增益的前置放大器GAP-802后，GSP-830的底噪能够达到相当于-172dBm/Hz，提供更宽广的测量范围。

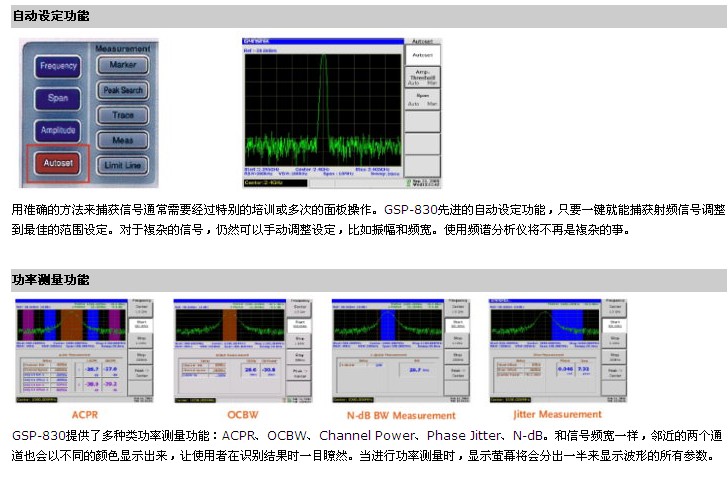

自动测量功能
GSP-830在不使用外部电脑控制的情况下能也能成为一部自动测量仪器。使用者可透过前面板的按键定义自己所需要的执行程序并且储存到10组程序设置裡。除了面板上所有的功能外，程序设置还可包含暂停指令，所以需要观测面板的资讯时可先暂停运行的程序去观察测量结果，然后接著执行。且程序控制功能可根据应用需要可以选择重覆直行和单次执行两种模式。

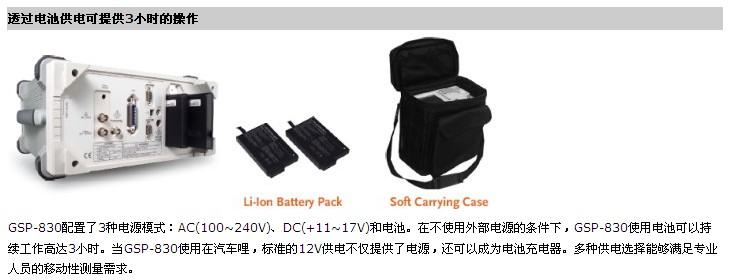

便捷可携的电源操作
配置了两组Li-lon电池后，GSP-830能够在正常操作下维持3小时。直流电源操作模式也能用12V电源供应器或汽车的点淤器给GSP-830供电。且提供了一个专用背包，除了能将您的GSP-830安全收纳外，也可收纳您所需的测试配件。对于时常在外的维修工程师来说，GSP-830是一个便捷的工具。仅有6kg轻便的重量和轻巧的体积，使得GSP-830非常适合于户外使用。
先进的用户介面

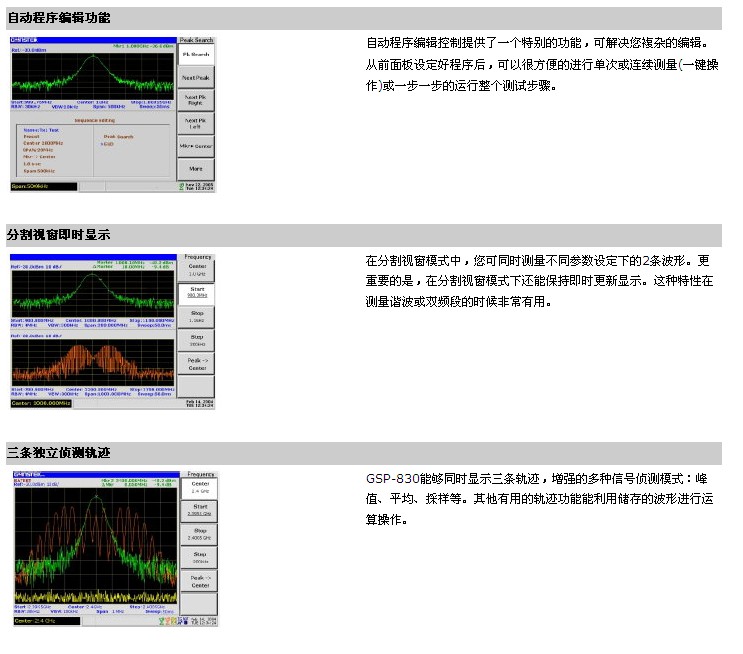

先进的介面设计能够让使用者很愉快的处理複杂的工作。高解析的6.4" TFT LCD提供了高品质的图形显示。用户可自行定义多种不同的颜色轨迹，能够一眼就观察到波形细微的差异。分割视窗模式能够在同一显示器上同时监控不同频段的数值；在分割视窗的模式下，GSP-830相当于将两台频谱分析仪合而为一。
丰富的界面支援
前面板的USB介面支援常见的USB Flash装置，可以实现多种处理，包括设置状态、波形数据和图形。后面板的USB介面不仅可做为主控介面，还可做为被控装置。GSP-830显示的图形能够通过后面的VGA介面直接将画面送到其他外接的显示器上。方便在测试时需要远端监控或者讲解讨论时很好的应用。
免费的PC软体
不论是RS-232C或者USB介面，GSP-830所提供的EagleShot软体可将测量的数据传到PC端。使用者除了可以储存图像格式外，还可将数据资料储存成文件档供进一步的数据分析。除了提供数据储存外，在软体上还支援游标功能，便于快速检测在频段上的各类数据。新版的EagleShot PC软体同时也支援GSP-830和GSP-827。
产品规格：
|
频率 | ||
|
频率范围 |
9kHz ~ 3GHz | |
|
老化率 |
± 10ppm, 0~50°C, 5ppm/年 | |
|
频宽范围 |
2kHz ~ 3GHz 在 1-2-5 顺序步进, 全展频, 零展频 | |
|
相位噪声 |
-80dBc/Hz @1GHz 20kHz offset 典型值 | |
|
扫频时间范围 |
50ms ~ 25.6s | |
|
解析度带宽 | ||
|
解析度带宽范围 |
3kHz, 30kHz, 300kHz, 4MHz | |
|
解析频宽精确度 |
20% | |
|
视频频宽范围 |
10Hz ~ 1MHz 1-3 步进 | |
|
幅度 | ||
|
测量范围 |
-103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm | |
|
过载保护 |
Max. +30dBm, ±25VDC | |
|
参考电平范围 |
-110dBm ~ +20dBm | |
|
精确度 |
±1.5dB @100MHz | |
|
频率平坦度 |
±1dB | |
|
幅度线性度 |
±1dB over 70dB | |
|
动态范围 | ||
|
平均背景噪声 |
<-135±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm | |
|
三阶交调失真 |
<-70dBc RF Input @-40dBm, Ref.Level @-30dBm | |
|
协波失真 |
<-60dBc RF Input <-40dBm , Ref.Level @-30dBm | |
|
非协波伪噪声 |
<-93dBm, 1MHz ~ 15MHz, Ref.Level @-30dBm | |
|
总体 | ||
|
显示器 |
640 x 480 高分辨率 TFT 彩色 LCD | |
|
分割视窗 |
动态视窗: 上, 下 或交替 (两个同时扫描视窗) | |
|
游标 |
10 组峰值游标: 5 组△游标 | |
|
轨迹侦测 |
3 个轨迹功能：峰值, 最大值保持, 冻结, 平均, 轨迹数学运算 | |
|
功率测量 |
ACPR, OCBW, 信道功率, N dB 带宽和相位抖动 | |
|
自动设定功能 |
自动侦测并显示 | |
|
触发 |
条件: 视频, 模式: 普通, 单次, 连续 | |
|
顺序编程测量 |
可以不通过远端控制软件自动执行测试用户定义的程序段, 10 组顺序程序段设置 和 每个设置可有10 个程序段, 变量延迟 和 等待通过功能使自动测量更容易, 可顺序链接和嵌套不同的顺序设置. | |
|
连接器 | ||
|
射频输入 |
N 型母头, 50Ω 标准 | |
|
直流输出 (for GAP-801) |
类型: SMB 公头, 最大输出 +9V/100mA. | |
|
接口 | ||
|
RS-232C |
Sub-D 9 针母头 | |
|
USB |
USB Host/Device 全速 | |
|
VGA 输出 |
前面板: 可插FLASH卡的A型插座 | |
|
电源 |
| |
|
|
AC 100 ~ 240V, 50/60Hz | |
|
附件 | ||
|
|
操作手册 x 1 | |
|
尺寸和重量 | ||
|
|
330(W) x 170(H) x 340(D) mm | |
配件：
操作手冊 x 1
电源线 x 1
USB 线(A型插头转小B型插头) x1
