特点：
• 频率范围：150kHz ~ 3GHz
• 自动设置，包括最低电平和展频
• 底噪：≤-100dBm
• RBW范围：30kHz、100kHz、300kHz、1MHz
• ACPR/CHPW/OCBW 测量
• 三组轨迹，不同色显示
• 分割视窗显示
• 限制线测试
• 游标列表功能
• 分割视窗显示
• 远程控制软件
• 教学培训文稿
• 支持接口: USB Device/Host, RS-232C
• 支持接口: 5.6” TFT LCD 带 VGA 输出
• 自动分辨率带宽模式
产品叙述：
射频通信实验课程完美解决方案

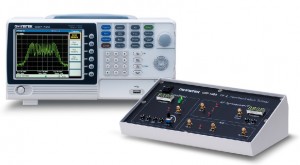

固纬电子日前推出的GSP-730是一款针对射频通信教学需求而开发的 3 GHz 频谱分析仪。预算约束与教学工具不足通常为学校提供高品质射频通信实验课程的两大障碍。GSP-730是一款中等层次的频谱分析仪，提供所有频谱仪应有的基本功能特征，与GRF-1300培训套件搭配，其折中的价格在3GHz射频通信实验课程领域具有独特的地位。

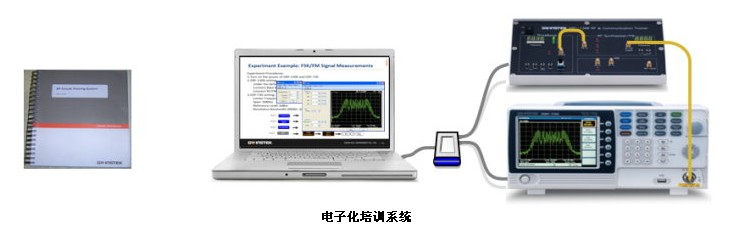

GSP-730频谱分析仪、GRF-1300与计算机正确相连，形成三角形结构的系统集成，可在讲解的同时持续做实验。老师可以使用计算机，对教学内容进行演示文稿的展示，同时控制GSP-730与GRF-1300进行实验，读取频谱显示和参数并显示在电脑屏幕上。 GSP-730和GRF-1300 容易在当前的教学材料中切换，包括演示文稿，教材，远程控制软件，在电子实验系统中。
产品规格：
此规格适用条件：+20˚C~+30˚C，GSP热机至少30分钟。
频率规格
频率范围
|
设置范围 |
150kHz~3GHz |
中心频率
|
设置分辨率 |
0.1MHz |
|
精确度 |
±50kHz (展频 : 0.3GHz~2.6GHz, 20 ±5°C) |
展频
|
设置范围 |
1MHz~3GHz |
|
精确度 |
±3% |
分辨率带宽
|
设置范围 |
30KHz, 100KHz, 300KHz, 1MHz, 标称-3dB带宽 |
SBB相位噪声
|
-85dBc / Hz (典型值, 500kHz偏移, RBW : 30kHz, 扫描时间: 1.5s, 展频 :1MHz@1GHz) |
伪信号响应&谐波
|
小于-50dBc @-40dBm输入 |
幅值规格
参考电平
|
输入范围 |
+20~-40dBm |
|
精确度 |
±2dB (1GHz);展频:5MHz |
|
单位 |
dBm, dBV, dBµV |
平均噪声电平
|
≤ -100dBm |
频率特性
|
±3.0dB @300MHz~2.6GHz, ±6.0dB @ 80~300MHz, 2.6~3GHz |
输入
|
输入阻抗 |
50Ω, 标称 |
|
输入VSWR |
小于2.0@输入att≧10dB |
|
最大安全输入电平 |
+30dBm (CW平均功率), 25VDC |
|
输入接口 |
N接口 |
扫描规格
扫描时间
|
范围 |
300ms~8.4s, 自动 |
|
精确度 |
±2% (展频: 全展频) |
常规
接口
|
RS-232C |
Sub-D母头-D 9 pins |
|
USB接口 |
支持USB Host/Device全速 |
|
VGA输出 |
Sub-D母头15 pins |
|
屏幕 |
640*480 RGB彩色LCD |
其它规格
|
操作温度 |
|
|
操作湿度 |
小于45°C / 90%RH |
|
存放温度 |
-20~60°C, 小于60°C / 70%RH |
|
尺寸 |
296 (L) × 153 (W) × 105 (H) mm |
|
重量 |
约2.2kg |
|
电源 |
AC 100~240V, 50/60Hz |
