特点：
32 输入通道
时序分析：高达200MHz的内部采样率
状态分析：高达100MHz的外部输入时钟
记忆长度：高达2Mbits/1Mbits (半／全通道)
高阶触发功能：计数，分页，时间／事件延迟
数据压缩：高达255倍的数据压缩率
使能限定子设定：高／低电平使能和延迟使能功能
信号分析 : I2C, RS-232C 协议分析和数据统计功能
文件输出: 信号数据, 操作设置和显示图象
手动触发开始按钮
高速通信: USB 2.0 (兼容USB1.1)
USB 供电, 不需外部交流电源Power

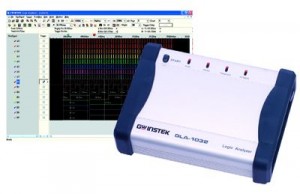

基于PC的32通道200MHz逻辑分析仪
GLA-1000 系列是一款手掌大小基于PC的逻辑分析仪,功能接近台式逻辑分析仪,最大32 通道, 200MHz 内部采样率, 1Mbits 记忆长度和触发设置给使用者更精确和更多数据的分析结果．独特的＂数据压缩＂，＂使能限定＂和＂串行总线协议分析＂功能给当今专业使用者提供了一种分析复杂数字系统的工具，GLA-1000 系列抓取的数据可以存储进PC ，以便进一步的数据分析，报告和其它应用．GLA-1000 和PC 之间的USB 2.0 通信接口 可以最大速度的传输数据，并且给GLA-1000 充电．
产品规格：
|
规格 | ||
|
通道 |
32 | |
|
总记忆长度/每通道 |
32Mbits/1Mbits | |
|
接口 |
USB 2.0 (1.1) | |
|
操作系统 |
Win98/98SE/Me/2000/XP | |
|
时序分析 |
最大200MHz | |
|
状态分析 |
0.001Hz ~ 100MHz | |
|
触发 | ||
|
通道 |
32 | |
|
条件 |
边沿／页 | |
|
前置／后触发 |
0%~100% | |
|
电平 |
1 | |
|
阈值 |
+6V ~ -6V | |
|
准确度 |
±93mV | |
|
延时 |
时间延时，时钟事件延时 | |
|
计数 |
1 ~ 65535 | |
|
页数 |
最大 8191 | |
|
输入 | ||
|
最大输入电压 |
±30V | |
|
输入阻抗 |
500kΩ/10pF | |
|
Data Skew |
< 1.5ns | |
|
使能限定子设定 | ||
|
通道 |
32 | |
|
使能条件 |
忽略，低，高 | |
|
使能延时 |
1 ~ 65535ms | |
|
数据 | ||
|
压缩通道 |
24 | |
|
压缩比 |
最大255 | |
|
信号统计 |
正／负半周数, 自定条件周期数 | |
|
协议分析 |
I2C, RS-232C | |
|
电流消耗 | ||
|
静态 |
最大 200mA | |
|
工作中 |
最大400mA | |
|
电源消耗 | ||
|
静态 |
最大 1W | |
|
工作中 |
最大 2W | |
|
供电电源 | ||
|
接口 |
USB | |
|
工作电压 |
4.5V ~ 5.5V | |
|
温度 | ||
|
操作 |
0°C ~ 50°C | |
|
保存 |
-40°C ~ 80°C | |
|
尺寸& 重量 |
| |
|
|
137(W) x 39(H) x 102(D) mm | |
|
备注 | ||
|
|
该规格适用于以下条件下：GLA 接通电源至少30 分钟，在 +20°C ~ +30°C温度范围内． | |
