电源线 x 1
操作手冊 x 1
GTP-060A-2: 600MHz (10:1/1:1)被动式测棒 (每通道一支)
选购配件
GTL-110 BNC-BNC测试电缆线
GTL-232 RS232 通讯缆线, 9 pin female to 9 pin, Null modem for computer
GTC-001 仪器用移动车架, 450(W) x 430(D)mm (120V 电源座)
GTC-002 仪器用移动车架, 330(W) x 430(D)mm (120V 电源座)
特点:
DC~30MHz, 100MSa/s, 2kW/CH x 2
2 通道, 4 轨迹
高达 500MS/s 的等校取样率
具备10组波形储存/呼叫功能. (REF0~REF9)
具有0 ~ 10 div.前置触发功能
长达100s/div.滚动模式
最快水平扫描速率 10ns/div.
光标直读量测功能: △V, △T, 1/△T
ALT-MAG功能 (x5, x10, x20)
具备10组面板储存/呼叫功能. (M0~M9)
产品叙述:

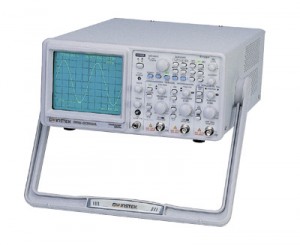

30MHz频宽, 混合型示波器.GRS-6000系列实时/存储示波器提供模拟和数字存储功能于一身,在那些需要实时测量和波形存储得信号时GRS系列是非常适用得,500MSa/s得 等效取样速率,GRS-6052/6032在处于500MSa/s得最大取样速率下可以精确得重建50MHz/30MHz得周期信号波形。只需要按一下 ”RUN-STOP”键就可以存储波形,或者通过单次触发模式来抓取单次事件。示波器可以存储和调出10个参考波形来进行波形得比较。平均功能,滚动模式 和X-Y模式可以满足多种测量应用得需求。GRS-6000系列提供前置触发功能,您可以观察到触发点以前10格得信号波形。在滚动模式下可以很容易得观 察低频信号。信号波形从右向左滚动显示,ALT-MAG功能可以把波形放大5倍,10倍或者20倍,反便观察到信号得细节。原始波形和放大后得波形可以同 时显示在屏幕上。通过RS-232接口和软成控制软件可以把示波器屏幕显示在PC得屏幕上。人性化得接口环境使使用者做远程控制变得非常容易。波形数据可 以被转换成BMP, PCX, TIFF, PNGM 或JPEG档。
产品规格:
CRT |
| ||||||||||||||||||
类型 |
GRS-6052A: 6-inch CRT 150CTB31, 10kV | ||||||||||||||||||
亮度以及聚焦 |
可由面板控制 | ||||||||||||||||||
刻度照明 |
可由面板控制 | ||||||||||||||||||
Z-轴输入 |
S灵敏度: 低于5V(TTL) | ||||||||||||||||||
垂直系统 |
| ||||||||||||||||||
偏向因素以及准确度 |
1mV ~ 2mV/DIV±5%, 5mV ~ 20V/DIV±3%, 1-2-5 顺序共14个文件位 | ||||||||||||||||||
连续可调 |
2.5:1 ~ min. 50V/DIV | ||||||||||||||||||
频宽 (-3dB) 以及上升时间 |
| ||||||||||||||||||
垂直模式 |
CH1, CH2, DUAL(ALT 或 CHOP) | ||||||||||||||||||
切割频率 |
约. 250kHz | ||||||||||||||||||
波形处理 |
CH1+CH2, CH1-CH2 | ||||||||||||||||||
反向 |
CH2 | ||||||||||||||||||
输入阻抗 |
约. 1MΩ±2% // 25pF | ||||||||||||||||||
输入耦合 |
AC, DC, GND | ||||||||||||||||||
最大输入电压 |
400V (DC + AC peak) | ||||||||||||||||||
水平系统 |
| ||||||||||||||||||
扫描速率 |
0.2μS/DIV ~ 0.5S/DIV, 1-2-5 顺序共20文件 | ||||||||||||||||||
连续可调 |
2.5:1 UP TO 1.25s/DIV (未校准) | ||||||||||||||||||
准确度 |
±3%, ±5% at x5, x10 MAG. ±8% at x20 MAG | ||||||||||||||||||
扫描放大倍率 |
x5, x10, x20 | ||||||||||||||||||
最快扫描时间 |
GRS-6052A: 20nS/DIV (10nS/DIV未校准d) | ||||||||||||||||||
ALT-MAG功能 |
提供 | ||||||||||||||||||
HOLD-OFF 时间 |
可调整 | ||||||||||||||||||
触发系统 |
| ||||||||||||||||||
触发模式 |
AUTO, NORM, TV | ||||||||||||||||||
触发来源 |
VERT, CH1, CH2, LINE, EXT | ||||||||||||||||||
触发耦合 |
AC, HFR, LFR, TV-V(-), TV-H(-) | ||||||||||||||||||
触发斜率 |
正缘(+) or 负缘(-) | ||||||||||||||||||
ALT 触发功能 |
提供 | ||||||||||||||||||
触发灵敏度 |
| ||||||||||||||||||
| |||||||||||||||||||
视频信号脉冲大于 1 div or 200mV(EXT) | |||||||||||||||||||
外部触发 |
输入阻抗: 约. 1MΩ // 25pF (AC coupling) | ||||||||||||||||||
X-Y 模式 |
| ||||||||||||||||||
输入 |
X-轴:CH1 ; Y-轴:CH2 | ||||||||||||||||||
灵敏度 |
1mV/DIV ~ 20V/DIV | ||||||||||||||||||
频宽 |
X-轴: DC ~ 500kHz (-3dB) | ||||||||||||||||||
相位移 |
DC to 50kHz 小于 3o | ||||||||||||||||||
数字储存 |
| ||||||||||||||||||
数位撷取 |
8 bit ADC x 2 | ||||||||||||||||||
最大取样率 |
等校取样500MS/s | ||||||||||||||||||
数字储存模式频宽 |
单击:DC~5MHz(-3dB) | ||||||||||||||||||
动态范围 |
±5DIV | ||||||||||||||||||
内存长度 |
撷取内存: 2kW/CH*2, 1kW/CH(equivalent) | ||||||||||||||||||
扫描速率 |
等校取样: 0.2μs/DIV;0.5μs/DIV | ||||||||||||||||||
扫描放大倍率 |
x5, x10, x20 | ||||||||||||||||||
最快扫描时间 |
10ns/DIV | ||||||||||||||||||
MAG 插补点方式 |
DOT, Linear | ||||||||||||||||||
ALT-MAG功能 |
提供 | ||||||||||||||||||
撷取模式 |
波形暂留, 波峰检测, 波形包封 | ||||||||||||||||||
操作模式 |
Auto, Norm, Single, Single-Roll, Roll, X-Y, Average(2~256), Run/Stop | ||||||||||||||||||
平滑功能 |
ON/OFF 可选择差点方式 | ||||||||||||||||||
前置触发 |
0~10DIV in 0.02DIV steps | ||||||||||||||||||
X-Y模式 |
X-轴: CH1, Y-轴: CH2 | ||||||||||||||||||
显示分辨率 |
H:100points/DIV ; V:25 points/DIV | ||||||||||||||||||
波形储存/呼叫 |
10 组 (REF0~REF9) | ||||||||||||||||||
游标直读 |
| ||||||||||||||||||
光标量测功能 |
ΔV, ΔT, 1/ΔT | ||||||||||||||||||
直读亮度 |
可调整 | ||||||||||||||||||
输出信号 | |||||||||||||||||||
CH1输出信号 |
电压: 约20mV/div (连接 50Ω 终端电阻); | ||||||||||||||||||
校正信号 |
电压: 0.5V ±3% | ||||||||||||||||||
界面 | |||||||||||||||||||
|
RS-232C 界面 | ||||||||||||||||||
使用电源 | |||||||||||||||||||
|
AC 100V/120V/ 230V ±10%, 50/60Hz | ||||||||||||||||||
附件 | |||||||||||||||||||
|
电源线 x 1 ; | ||||||||||||||||||
尺寸与重量 | |||||||||||||||||||
|
275(W) x 130(H) x 370(D) mm, |
电源线 x 1
操作手冊 x 1
GTP-060A-2: 600MHz (10:1/1:1)被动式测棒 (每通道一支)
选购配件
GTL-110 BNC-BNC测试电缆线
GTL-232 RS232 通讯缆线, 9 pin female to 9 pin, Null modem for computer
GTC-001 仪器用移动车架, 450(W) x 430(D)mm (120V 电源座)
GTC-002 仪器用移动车架, 330(W) x 430(D)mm (120V 电源座)
