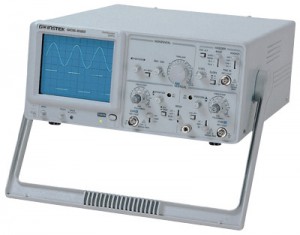

特点:
频宽 20 MHz, 双频道
高感度 1mV/DIV
TV 分离同步
Z 轴输入功能
ALT 同步触发
CH1 信号输出
频宽:20MHz 水平最高扫描速率(S/DIV):20 ns
产品规格:
CRT |
| |
类型 |
6 英吋内附刻度线之方形显示屏 ; | |
Z 轴输入 |
输入阻抗 : 约 47kΩ | |
垂直系统 | ||
感度 |
5mV ~ 5V/DIV +3%, x 5MAG+5% | |
频宽 |
DC (AC 10Hz) ~ 20MHz (-3dB) | |
上升时间 |
17.5nS (50nS 在 x 5MAG) | |
输入阻抗 |
约 1MΩ | |
输入耦合 |
AC, DC, GND | |
垂直模式 |
CH1, CH2, DUAL (ALT/CHOP), ADD, CH2 INV | |
水平系统 | ||
扫描时间 |
0.2μS ~ 0.5S/DIV+3%; | |
触发 | ||
触发模式 |
AUTO, NORM, TV-V, TV-H | |
触发源 |
CH1, CH2, ALT, LINE, EXT | |
触发耦合 |
AC | |
触发斜率 |
"+" 或 "-" | |
X-Y 操作 | ||
感度 |
5mV ~ 5V/DIV+4% | |
X 轴频宽 |
DC ~ 500kHz | |
相位差 |
3o or less from DC ~ 50kHz | |
讯号输出 | ||
触发讯号输出 |
电压 : 约 20mV/DIV into 50Ω | |
校正端子输出 |
1kHz 方波, 2Vpp+2% | |
使用电源 | ||
|
交流 115V/230V + 10%, 50/60Hz | |
附件 | ||
|
电源线 x 1 ; | |
尺寸及重量 | ||
|
310(宽) x 150(高) x 455(长) mm |
操作手冊 x 1
GTP-020A-4: 20MHz (10:1/1:1)被动式测棒 (每通道一支)
