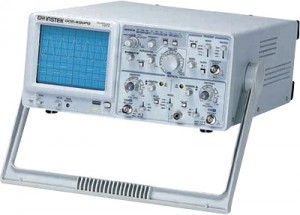

GOS-620FG 20MHz频宽双通道内建1MHz讯号产生器之模拟示波器

CRT

类型

6 英吋内附刻度线之方形显示屏 ;
标线位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分)

磷光质

P31

加速器电压

2 kV

Z 轴输出

感度：5Vpp 以上
最大输入电压：30V (DC+AC peak)
频宽：DC ~ 2MHz

极性

Positive-going input decrease

聚焦控制

自动对焦

信号产生器

频率范围

0.1Hz ~ 1MHz ( 7 檔 )

波型

正弦波, 方波, 三角波

频率可调范围

10：1 or more

输出阻抗

50Ω+10%

电压

Over 14Vpp (open circuit) continuous conversion
DC offset possible over + 6V when open

正弦波失真

最大 2% (10Hz ~ 100kHz)

方波 Unsymmetry

+3% or less (in 1kHz maximum)

方波上升/下降时间

50Ω output：120nS or less

垂直系统

感度

5mV ~ 5V/DIV+3%, 1mV ~1V/DIV+5% (using x 5MAG)

频宽

DC to 20MHz (x 5MAG：DC to 7MHz)

上升时间

约 17.5nS (x 5MAG：约 50nS)

最大输入

300V (DC+AC peak) at 1kHz

输入耦合

AC, DC, GND

输入阻抗

约 1MΩ// 25pF

垂直模式

CH1, CH2, DUAL(ALT, CHOP), ADD, CH2 INV

水平系统

扫描时间

0.2μS/DIV ~ 0.5S/DIV+3%, (+5% at x 10MAG)

最大扫描率

100nS/DIV (20nS 与 50nS/DIV 未校正)

触发

触发模式

AUTO, NORM, TV-V, TV-H

触发源

CH1, CH2, ALT, LINE, EXT

触发斜率

"+" 或 "-"

X-Y 操作

感度

5mV ~ 5V/DIV+4%

X 轴频宽

DC ~ 500kHz

相位差

3o or less from DC ~ 50kHz

信号输出

触发讯号输出

电压：约 20mV/DIV into 50Ω
频：50Hz to 5MHz (-3dB)
阻抗：约 50Ω


校正端子输出

1kHz 方波, 2Vpp+2%

使用电源

交流 115V/230V + 15%, 50/60Hz

附件

电源线 x 1,
操作手册 x 1,
探棒 GTL-101(10:1/1:1) x 2

尺寸及重量

310(宽) x 150(高) x 455(长) mm
约 8.5 公斤
