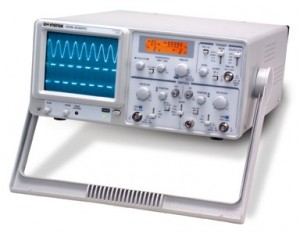

GOS-630FC 30MHz频宽双通道模拟示波器

垂直系统

灵敏度

1mV ～ 5V/div , 以1-2-5顺序共12文件位

精确度

≦3%, (1mV/div, 2mV/div: 5%)

游标垂直灵敏度

≦1/2.5 面板读值

频宽

DC～30MHz (1mV/div, 2mV/div: DC～7MHz)

上升时间

约 11.7ns (1mV/div, 2mV/div: Approx. 50ns)

输入阻抗

约 1MΩ // 约 25pF

方波特性

过激量 : 5% (在 10mV/div 档位时)

线性度

<±0.1div 的振幅变化

垂直模式

CH1, CH2, DUAL (ALT/CHOP), ADD

重复斩波频率

约 250kHz

输入耦合方式

AC, DC, GND

最大输入电压

CAT II 300V(DC+ACpeak)

共模抑制比

50:1 或更好 在50kHz 正弦波

频道间的隔离比

>1000:1at 50kHz, >30:1at 30MHz(在5mv/div 档位)

CH1 信号输出

在 50Ω 终端时至少 20 mV/div, 频率至少 50Hz -5MHz

触发系统

触发源

CH1, CH2, ALT, LINE, EXT

耦合

AC : 20Hz 至全带宽

极性

+ / -

灵敏度

20Hz ～ 2 MHz : 0.5 div, TRIG-ALT : 2 div, EXT : 200mV
2MHz ～ 30MHz : 1.5 div, TRIG-ALT : 3 div, EXT : 800mV
TV : 同步脉波1 div (EXT: 1V)

触发模式

AUTO , NORM , TV-V , TV-H

外部触发信号输入

输入阻抗

约 1MΩ// 约 25pF

最大输入电压

CAT II 300V(DC+AC peak)

水平系统

扫描时间

0.2μS ～ 0.5 S/div , 依1-2-5 顺序共20 档位


扫描时间准确度

±3%

可变扫描时间控制

≦面板显示值的1/2.5

扫描放大倍率

10 倍

×10MAG 扫描时间准确度

±5% (20nSec～50nSec 未校准)

线性度

±3%, ×10MAG:±5% (20ns 和 50ns 未校准)

X-Y 模式

灵敏度

与垂直轴相同

带宽

DC 至 500kHz

X-Y 相位差

≦3° 在 DC ～50kHz

Z 轴

灵敏度

5 Vp-p (输入正信号时轨迹会变暗)

带宽

DC ～ 2MHz

输入阻抗

约 47kΩ

最大输入电压

CAI II 30V(DC+AC peak)

校正电压

波形

正向方波

频率

约 1 kHz

占空比

在 48:52以内

输出电压

2 Vp-p ±2%

输出阻抗

约 1 kΩ

计频器

显示数位

最大十进制 5位

频率范围

50Hz~30MHz

精确度

±0.05% : 50Hz~1kHz, ±0.02% : 1kHz~30MHz

测量灵敏度

> 2div

LCD

显示

VOLT/div, TIME/div, X-Y 模式, 频率

背光颜色

橘色

CRT

形式

内附刻度线之6-inch 直角形

磷光质和加速电压

P 31 & 约 2kV

有效屏幕尺寸

8 × 10 div (1 div = 10mm (0.39in))

旋转轨迹

可调整

电源


线性电压

AC 115V, 230V±15% 可选

频率

50Hz/60Hz

存储环境

温度

-10℃ to 70℃

湿度

70%RH (最大)

附件


标配

用户手册 x 1
电源线 x 1
探棒 x 2

尺寸和重量

310(W) x 150(H) x 455(D) mm
约 8.2kg
