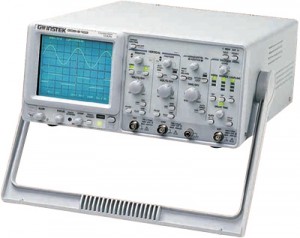

GOS-6031 30MHz频宽双通道模拟示波器

CRT

型式

6 英吋内附刻度线之方形显示器 ; 标线位置 0%, 10%, 90% 及 100%.
8 x 10 格 (1 格 = 1 公分)

加速器电压

GOS-6051/6050 约 10kV
GOS-6031/6030 约 2kV

亮度及聚焦

前板控制

刻度线照明灯

具调整旋钮 (GOS-6031/6051)

轨迹调整

具调整旋钮

Z 轴输入

感度 : 5V 以上
极性 : 正电压控制亮度越暗
频率范围 : DC 至 2MHz
最大输入电压 : 30V (直流加交流峰值) 在 1kHz 或以下
GOS-6051/6050 输入阻抗 : 约 33kΩ
GOS-6031/6030 输入阻抗 : 约 47kΩ


垂直系统

感度及准确度

1mV ~ 2mV/DIV + 5%, 5mV ~ 20V/DIV + 3%, 共 14 檔

可变微调垂直感度

连续可变, 至面板指示值的 1/2.5 或以下

频宽 (-3dB) 及上升时间

最大输入电压

400V (直流加交流峰值) 在 1kHz 或以下

输入耦合

AC, DC, GND

输入阻抗

1MΩ+ 2% // 约 25pF

垂直模式

CH1, CH2, DUAL (CHOP, ALT), ADD, CH2 INV

CHOP 频率

约 250kHz

动态范围

GOS-6051/6050: 在 40MHz时 8 格, 在50MHz时 6 格
GOS-6031/6030: 在 20MHz时 8 格, 在30MHz时 6 格

水平系统

扫描时间

0.2μS/DIV ~ 0.5S/DIV, 共 20 檔, 连续可变微调至面板指示值的 1/2.5 或以下

准确度

+3%, + 5% at x5, x10 MAG. + 8% at x20 MAG

扫描放大

x5, x10, x20 MAG

最大扫描时间
(在放大功能下)

GOS-6051/6050：20nS/DIV (10nS/DIV 未校准)

GOS-6031/6030：100nS/DIV (10nS/DIV ~ 40nS/DIV 未校准)

ALT-MAG

提供

触发

触发模式

AUTO, NORM, TV

触发来源

VERT 模式, CH1, CH2, LINE, EXT

触发耦合

AC, HFR, LFR, TV-V(-), TV-H(-)

触发斜率

"+" 或 "-" 极性

触发感度

TV 同步脉冲大于 1 格 (CH1, CH2, VERT 模式) 或 200mV(EXT)

外部输入触发

输入阻抗：约 1MΩ // 25pF (交流耦合)
最大输入电压：400V (直流加交流峰值) 在 1kHz


延迟时间

可变的

X-Y 操作

输入

X 轴：CH1；Y 轴：CH2

感度

1mV/DIV ~ 20V/DIV

频宽

X 轴：DC ~ 500kHz (-3dB)

相位差

3o 或以下, 从 DC 到 50kHz

信号输出

CH1 信号输出

电压：约 20mV/DIV (加 50Ω 负载)；频宽：50Hz 到 5MHz 以上

测棒校正输出

电压：0.5V + 3%；频率：约 1kHz, 方波

显示屏直读

面板设定值显示

CH1/CH2 感度, 扫描时间, 触发状态

面板设定值储存及呼叫
(GOS-6031/6051)

10 组

游标量测
(GOS-6031/6051)

光标量测功能：ΔV, ΔT, 1/ΔT
光标分辨率：1/25 格；有效游标范围：垂直: + 3 格, 水平: + 4 格


频率计数器
(GOS-6031/6051)

显示位数：最大 6 位数 (十进制)
GOS-6051 频率范围：50Hz ~ 50MHz
GOS-6031 频率范围：50Hz ~ 30MHz
准确度：
50Hz~1kHz: + 0.05% ; 1kHz~30MHz/50MHz: + 0.01%
测量感度：大于 2 格 (量测源选择来自 CH1 或 CH2 之同步信号)


使用电源

交流 100V/120V/ 230V + 10%, 50/60Hz

附件

电源线 x 1,
操作手册 x 1,
测棒 (10:1/1:1) x 2

尺寸及重量

275(宽) x 130(高) x 370(长) mm
约 7.2 公斤
