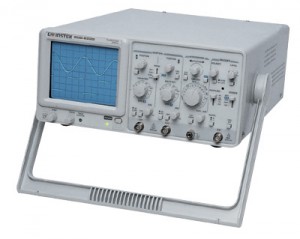

GOS-635G 35MHz频宽双通道模拟示波器

CRT

类型

6 英吋内附刻度线之方形显示屏 ;
标线位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分)

Z 轴输入

输入阻抗 : 约 5kΩ
感度 : 3Vp-p 以上
频宽 : DC ~ 5MHz

垂直系统

感度

5mV ~ 5V/DIV +3%, 1mV ~ 2mV/DIV +5%

频宽

DC ~ 35MHz
DC ~ 10MHz 在 1 ~ 2mV/DIV

上升时间

10nS (35nS at 1mV ~ 2mV/DIV)

输入阻抗

Approx. 1MΩ

输入耦合

AC, DC, GND

垂直模式

CH1, CH2, DUAL, ADD, CH2 INV
(DUAL 自动切换 ALT 及 CHOP)

水平系统

扫描时间

0.1μS ~ 0.5S/DIV+3%；
100nS ~ 50mS/DIV+5% (x 10MAG)；
10nS ~ 50nS+8% (x 10MAG)

触发

触发模式

AUTO, NORM

触发源

CH1, CH2, ALT, LINE, EXT

触发耦合

AC, DC, HF, REJ, TV

触发斜率

"+" 或 "-"

X-Y 操作

感度

5mV ~ 5V/DIV+4%

X 轴频宽

DC ~ 1MHz

相位差

3o or less from DC ~ 50kHz

讯号输出

触发讯号输出

电压 : 约 50mV/DIV into 50Ω

校正端子输出

1kHz 方波, 2Vpp+2%

使用电源

交流 100V/120V/220V/230V + 10%, 50/60Hz

附件

电源线 x 1 ;
操作手册 x 1 ;
测棒 (10:1/1:1) x 2

尺寸及重量

310(宽) x 150(高) x 455(长) mm
约 8.2 公斤
