特点：
频宽 50 MHz, 双频道
TV 分离同步
Z 轴输入功能
ALT 同步触发
Hold off 功能
触发准位锁定功能
CH1 信号输出
产品叙述：

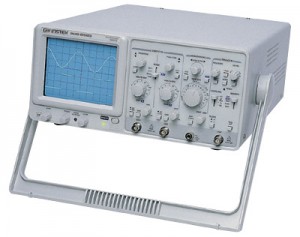

GOS-652G是一款极为经典的模拟示波器, 这一系列的示波器非常广泛的应用在工业领域当中. 无论是电子产品设计, 生产线及維修服务; 甚至于教育领域当中亦广泛的被采纳为标准测试设备.
多种的服务模式以及强大的交替触发功能, 可以让双通道稳定的显示于示波器荧幕上，让工程师进行信号的比对．
产品规格：
|
CRT |
| |
|
类型 |
6 英吋内附刻度线之方形显示屏 ; | |
|
磷光质 |
P31 | |
|
加速器电压 |
12 kV | |
|
刻度照明 |
连续可调 | |
|
Z 轴输入 |
输入阻抗 : 约 5kΩ | |
|
垂直系统 | ||
|
感度 |
5mV ~ 5V/DIV +3%, 1mV ~ 2mV/DIV +5% | |
|
频宽 |
DC ~ 50MHz | |
|
上升时间 |
7nS (23.3nS at 1mV ~ 2mV/DIV) | |
|
输入阻抗 |
约 1MΩ | |
|
输入耦合 |
AC, DC, GND | |
|
垂直模式 |
CH1, CH2, DUAL, CH2 INV, ADD. (DUAL 自动切换 ALT 及 CHOP) | |
|
水平系统 | ||
|
扫描时间 |
0.1μS ~ 0.5S/DIV+3%, | |
|
触发 | ||
|
触发模式 |
AUTO, NORM, SINGLE | |
|
触发源 |
CH1, CH2, ALT, LINE, EXT | |
|
触发耦合 |
AC, DC, HR, REJ, TV | |
|
触发斜率 |
"+" 或 "-" | |
|
X-Y 操作 | ||
|
感度 |
5mV ~ 5V/DIV+4% | |
|
X 轴频宽 |
DC ~ 2MHz | |
|
相位差 |
3o or less from DC ~ 50kHz | |
|
讯号输出 | ||
|
触发讯号输出 |
电压 : 约 50mV/DIV into 50Ω | |
|
校正端子输出 |
1kHz 方波, 2Vpp+2% | |
|
使用电源 | ||
|
|
交流 100V/120V/220V/230V + 10%, 50/60Hz | |
|
附件 | ||
|
|
电源线 x 1 ; | |
|
尺寸及重量 | ||
|
|
310(宽) x 150(高) x 455(长) mm | |
