产品叙述:
频宽:200MHz 水平最高扫描速率(S/DIV):2 ns

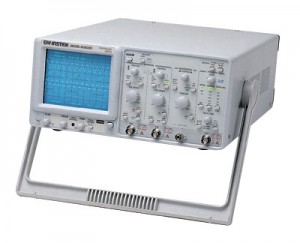

GOS-6200模拟示波器是为了满足200MHz频宽应用的专业领域所开发设计的. 强大的延迟触发扫描抑制功能 让GOS-6200具备了测量复杂信号的能力. 內建7种游标参数测量功能, 面板设定储存功能以及內建6位数频率计数器功能...使观察测量信号都变的异常简单及快速. GOS-6200甚至內建了快速的自动设定功能, 只要轻按一下设定键, GOS-6200就会快速的将待测信号最佳化的显示于示波器屏幕上.
产品规格:
CRT |
| ||||||||||||||||||||||||||||
类型 |
6 英吋内附刻度线之方形显示屏 ; | ||||||||||||||||||||||||||||
磷光质 |
P31 | ||||||||||||||||||||||||||||
加速器电压 |
约 14 kV | ||||||||||||||||||||||||||||
刻度照明 |
连续可调 | ||||||||||||||||||||||||||||
Z 轴输入 |
耦合 : DC | ||||||||||||||||||||||||||||
垂直系统 |
| ||||||||||||||||||||||||||||
感度 |
2mV ~ 5V/DIV, 共 11 檔 | ||||||||||||||||||||||||||||
感度准确度 |
<3% (显示在中央 5 格的位置) | ||||||||||||||||||||||||||||
可变微调垂直感度 |
连续可调至 1/2.5 或小于面板设定值 | ||||||||||||||||||||||||||||
频宽 (-3dB) |
DC ~ 200MHz(2mV/DIV : DC ~ 20MHz) | ||||||||||||||||||||||||||||
上升时间 |
1.75nS (2mV/DIV : 17.5 nS) | ||||||||||||||||||||||||||||
讯号延迟 |
可观察前缘 | ||||||||||||||||||||||||||||
最大输入电压 |
400V (直流加交流峰值) 在 1kHz 或以下 | ||||||||||||||||||||||||||||
输入耦合 |
AC, DC, GND | ||||||||||||||||||||||||||||
输入阻抗 |
1MΩ+2% // 约 25pF | ||||||||||||||||||||||||||||
垂直模式 |
CH1, CH2, DUAL(CHOP/ALT), ADD, CH2 INV. | ||||||||||||||||||||||||||||
频宽限制 |
20MHz | ||||||||||||||||||||||||||||
共模拒斥比 (CMRR) |
50kHz 时为 50:1 或更好 | ||||||||||||||||||||||||||||
动态范围 |
在 100MHz 时为 8 格;在 200MHz 时为 5 格 | ||||||||||||||||||||||||||||
水平系统 |
| ||||||||||||||||||||||||||||
水平模式 |
MAIN(A), ALT, DELAY(B) | ||||||||||||||||||||||||||||
A (主要的) 扫描时间 |
20nS ~ 0.5S/DIV, 可连续变化 (UNCAL) | ||||||||||||||||||||||||||||
B (延迟) 扫描时间 |
20nS ~ 50mS/DIV | ||||||||||||||||||||||||||||
准确度 |
+3% ( 在 x 10 MAG 为 + 5%) | ||||||||||||||||||||||||||||
扫描放大 |
x 10 (最大扫描时间 2nS/DIV) | ||||||||||||||||||||||||||||
Hold Off 时间 |
可变动 | ||||||||||||||||||||||||||||
延迟时间 |
1μS ~ 5S | ||||||||||||||||||||||||||||
延迟抖动 |
1:20000 或更小 | ||||||||||||||||||||||||||||
交替分离 |
可变动 | ||||||||||||||||||||||||||||
触发 |
| ||||||||||||||||||||||||||||
触发模式 |
AUTO, NORM, TV | ||||||||||||||||||||||||||||
触发源 |
CH1, CH2, LINE, EXT, EXT/10 | ||||||||||||||||||||||||||||
触发耦合 |
AC.DC, HFR, LFR, NR | ||||||||||||||||||||||||||||
触发斜率 |
"+" 或 "-" 极性或 TV 同步极性 | ||||||||||||||||||||||||||||
触发感度 |
| ||||||||||||||||||||||||||||
触发准位范围 |
内部: +4DIV 或以上;外部: +0.4V 或以上;外部/10: +4V 或以上 | ||||||||||||||||||||||||||||
TV 触发 |
模式 : TV-V, TV-H, TV-LINE | ||||||||||||||||||||||||||||
TV-Line 选择 |
| ||||||||||||||||||||||||||||
最大外部输入电压 |
400V (直流加交流峰值) 在 1kHz | ||||||||||||||||||||||||||||
外部输入阻抗 |
1MΩ + 5%, // 约 25pF | ||||||||||||||||||||||||||||
X-Y 操作 |
| ||||||||||||||||||||||||||||
模式 |
X 轴 : 可选择 CH1, EXT, EXT/10 | ||||||||||||||||||||||||||||
感度准确度 |
2mV~5V/DIV+3%; 外部: 0.1V/DIV+ 5%;外部/10 : 1V/DIV+ 5% | ||||||||||||||||||||||||||||
X 轴频宽 |
DC ~ 500kHz(-3dB) | ||||||||||||||||||||||||||||
相位差 |
3o or less from DC ~ 50kHz | ||||||||||||||||||||||||||||
信号输出 |
| ||||||||||||||||||||||||||||
触发信号输出 |
电压 : 约 25mV/DIV 在 50Ω | ||||||||||||||||||||||||||||
测棒校正 |
1kHz 方波, 2Vpp+2% | ||||||||||||||||||||||||||||
光标直读功能 |
| ||||||||||||||||||||||||||||
光标量测功能 |
ΔV,ΔV%,ΔVdB,ΔT,1/ΔT,ΔT%,Δθ | ||||||||||||||||||||||||||||
光标分辨率 |
1/100 DIV | ||||||||||||||||||||||||||||
有效游标范围 |
垂直 : + 3DIV ; 水平 : + 4DIV | ||||||||||||||||||||||||||||
面板设定显示 |
垂直 : V/DIV(CH1,CH2), UNCAL, ALT/CHOP/ADD, INV, probe factor, AC/DC/GND | ||||||||||||||||||||||||||||
自动量测功能 |
| ||||||||||||||||||||||||||||
量测功能 |
FREQ, PERIOD, +WIDTH, +DUTY ( + 或 - 极性以触发斜率选择) | ||||||||||||||||||||||||||||
显示位数 |
最大 6 位数小数 | ||||||||||||||||||||||||||||
频率范围 |
50Hz ~ 200MHz | ||||||||||||||||||||||||||||
准确度 |
1kHz ~ 200MHz : +0.01%;50Hz ~ 1kHz : +0.05% | ||||||||||||||||||||||||||||
量测感度 |
> 2 格 (量测电源取自 CH1 和 CH2 的同步讯号源) | ||||||||||||||||||||||||||||
特殊功能 |
| ||||||||||||||||||||||||||||
自动设定 |
输入通道 : CH1, CH2;频率响应 50Hz~50MHz | ||||||||||||||||||||||||||||
面板设定储存及呼叫 |
10 组 | ||||||||||||||||||||||||||||
面板设定值锁定 |
Provided | ||||||||||||||||||||||||||||
使用电源 |
| ||||||||||||||||||||||||||||
|
AC 100V/120V/ 230V + 10%, 50/60Hz | ||||||||||||||||||||||||||||
附件 |
| ||||||||||||||||||||||||||||
|
电源线 x 1 ; | ||||||||||||||||||||||||||||
尺寸与重量 |
| ||||||||||||||||||||||||||||
|
310(宽) x 150(高) x 470(长) mm |
配件:
电源线 x 1
操作手冊 x 1
GTP-250A-2: 250MHz (10:1/1:1)被动式测棒 (每通道一支)
