特点
200/100/60频宽
4输入通道
1GSa/s 实时取样率以及 25GSa/s 等效取样率
25000点之记忆体长度
5.6 吋 TFT 彩色 LCD 荧幕
支持USB HOST/DEVICE：可使用U盘及USB打印机
支持AC/DC电源操作模式（选购）

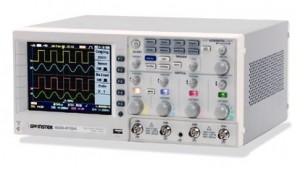

GDS-2000系列数字储存示波器采用all-in-one设计，包括1GSa/s实时采样率，25k内存长度、2或4信道、TFT彩色LCD显示、支持USB接口、打印机直接打印功能、电池电源操作和高达27项的强大自动测量功能。
GDS- 2000系列数字储存示波器有200MHz/100MHz/60MHz频宽、2或4通道的6种机型。在当今市场同等级的产品中GDS-2000系列以 1GSa/s实时采样率（25GSa/s等效采样率）和25k的记录长度…为测试环境提供更好的平台。27种自动量测功能、FFT测量、高级触发选项、 12格超宽水平显示、时间显示、计频功能、GO/NO-GO功能、多国语言选单、实时在线帮助功能说明和循环测量功能都是GDS-2000系列数字储存示 波器众多功能中的一环。
现在, GWInstek秉持以顾客为导向的理念，GWInstek除了提供给消费者最优质的产品之外，对于产品质量更深具信心，因此为了回馈GWInstek的 广大消费者，决定在全球推出GDS-2000系列2信道与4信道数字储存示波器体贴的全球终生保固计划，藉此让消费者能够最安心的使用GWInstek高质量的数字示波器。
产品规格：
|
垂直系统 | |
|
通道数 |
2/4 |
|
带宽 |
DC ~ 200/100/60MHz (-3dB) |
|
上升时间 |
约1.7ns/3.5ns/5.8ns |
|
灵敏度 |
2mV/div ~ 5V/div (1-2-5 步进) |
|
精确度 |
±(3% x |读出数值|+0.05 div x Volts/div+0.8mV) |
|
输入耦合 |
AC, DC & 接地 |
|
输入阻抗 |
1M±2%, ~16pF |
|
极性 |
正向，反向 |
|
最大输入 |
300V (DC+AC peak), CATII |
|
波形信号处理 |
+ , - , x, FFT, FFTrms |
|
偏移范围 |
2mV/div~20mV/div: 0.5V; 50mV/div~200mV/div: 5V; 500mV/div~2V/div: 50V; 5V/div: 300V |
|
带宽限制 |
20MHz (-3dB) |
|
触发系统 | |
|
触发类型 |
CH1 , CH2 , CH3 , CH4 , Line |
|
触发模式 |
自动电平, 自动, 普通, 单次, TV, 边沿, 脉宽, 时间延迟, 事件延迟 |
|
触发耦合 |
AC , DC , 低频抑制 , 高频抑制 , 噪声抑制 |
|
触发灵敏度 |
DC ~ 25MHz : 约 0.5div 或 5mV; 25MHz ~ 200MHz : 约 1div 或 10mV |
|
水平系统 | |
|
扫描范围 |
1ns/div ~ 10s/div (1-2-5 步进); 滚动模式 : 250ms/div ~ 10s/div |
|
显示模式 |
主时基, 窗口, 窗口放大, 滚动, 扫描, X-Y |
|
准确度误差 |
±0.01% |
|
前置触发 |
最大20 div |
|
后置触发 |
1000 div |
|
X-Y 模式 | |
|
X-轴输入 |
通道 1 |
|
Y-轴输入 |
通道 2 |
|
相位移 |
±3° 在 100kHz |
|
信号获取系统 | |
|
实时采样率 |
最大1GSa/s |
|
等效采样率 |
最大25GSa/s |
|
垂直分辨率 |
8 位 |
|
记录长度 |
最大25K 点 |
|
获取模式 |
采样, 峰值侦测, 平均, 累加 |
|
峰值测量 |
10ns |
|
平均次数 |
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
|
游标以及测量系统 | |
|
电压测量 |
Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot |
|
时间测量 |
频率, 周期, 上升时间, 下降时间, 正脉宽, 负脉宽, 占空比 |
|
延迟测量 |
8种延迟测量 |
|
游标测量 |
ΔV，ΔT |
|
计频器 |
分辨率: 6 位 |
|
控制面板功能 | |
|
自动设动 |
自动调整垂直系统，水平系统，触发电平 |
|
存储 |
高达20组面板设定 |
|
波形存储 |
4 组参考波形, 共 24 组 |
|
显示 | |
|
TFT LCD |
5.6 英寸 |
|
显示分辨率 |
234 x 320 点 |
|
显示格线 |
8 x 10 格 ; 8 x 12 格 (关闭菜单) |
|
显示亮度 |
可调节 |
|
介面 | |
|
Go/NoGo 输出 |
5V 最大/10mA TTL电平, 集电极开路 |
|
RS-232 接口 |
DB 9-针 公头 DTE RS-232 接口 |
|
GPIB 接口(选配) |
兼容IEEE 488.2标准 |
|
USB |
USB Host/Device 2.0 全速 |
|
电源 | |
|
电压范围 |
AC 100V ~ 240V , 48Hz ~ 63Hz , 自适应 |
|
电池(选配) |
电池: 11.1V 锂电池包 |
|
其他功能 | |
|
多国语言菜单 |
有 |
|
在线帮助 |
有 |
|
实时时钟 |
时间和日期, 提供存储的时间和日期 |
|
尺寸和重量 |
254D x 142H x 310W(mm) |
配件：
电源线 x 1
操作手冊 x 1
GTP-250A-2: 250MHz (10:1/1:1)被动式测棒，用于GDS-2202/2204 (每通道一支)
GTP-100A-4: 100MHz (10:1/1:1)被动式测棒，用于GDS-2102/2104 (每通道一支)
GTP-060A-4: 60MHz (10:1/1:1)被动式测棒，用于GDS-2062/2064 (每通道一支)
选购配件
GRA-405 机架 (19", 4U)
GSC-005 便携式软性背包
GTL-110 BNC-BNC测试电缆线
GTL-232 RS232 通信线缆, 9 pin female to 9 pin, Null modem for computer
GTL-242 USB 2.0 A-B 类型 电缆线
GTC-001 仪器用移动车架, 450(W) x 430(D)mm (120V 电源座)
GTC-002 仪器用移动车架, 330(W) x 430(D)mm (120V 电源座)
