特点
* 全系列 频宽覆盖500MHz范围, 提供2/4输入通道,
* 双取样模式: 最高5GSa/s实时取样率及100GSa/s等效取样率
* 强大的VPO讯号处理技术,快速洞察异常讯号
* 8英吋800*600高分辨率大尺寸画面, 能更舒适的检视复杂讯号的细节
* 独特的分割窗口功能,能同时独立触发及独立显示四个信道的波形讯号
* 弹性的GW App应用软件平台, 软件扩充/ 升级更容易
* 可选择50Ω/75Ω/1MΩ三种不同的输入阻抗
* 可选配功率量测软件以进行电源质量测试与分析
* 可选配串行总线的触发、译码功能.软件可支持I2C, SPI以及UART

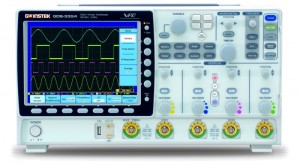

产品叙述:
GDS - 3000系列采用VPO(Visual Persistence Oscilloscope)信号处理技术以高速波型更新率以及多层次余辉显示来提高波型显示能力的效能。GDS - 3000系列的设计采用了高速FPGA并列处理模式,取代了传统的微处理器架构,大大地提高数据处理速度及波形的获取速率,VPO技术使GDS - 3000系列能对于测试讯号所发生的频率度能以类似模拟示波器的多层次余辉来表示。由于VPO技术示波器对于所显示的讯号皆包含振幅,时间和讯号强度之三维波形数据来显示每个波点,相较于一般传统的数字储存示波器,GDS-3000提供了更多的有用的信息于画面上。高速波形撷取技术,可以对快速的事件如视频,抖动,噪声和矮波信号作更精确的分析
獨特的分割畫面功能允許GDS- 3000系列每個輸入通道是獨立運作與各自設置和波形顯示。時基,垂直靈敏度,可以獨立觸發選擇到的每個通道及分別輸出信號的波形顯示在個別的銀幕上。這是近似多台數位示波器 ,此功能是非常適用於同步測試的應用。看到細節及多層次波形昰非常不同的特點。 看到細節多波形非常不同的特點。該8英寸800 * 600高解析度液晶顯示,使屏幕上的一個分割畫面有愉快的觀測環境,以查看細節複雜的信號。
獨特的分割畫面功能允許GDS- 3000系列每個輸入通道是獨立運作與各自設置和波形顯示。時基,垂直靈敏度,可以獨立觸發選擇到的每個通道及分別輸出信號的波形顯示在個別的銀幕上。這是近似多台數位示波器 ,此功能是非常適用於同步測試的應用。看到細節及多層次波形昰非常不同的特點。 看到細節多波形非常不同的特點。該8英寸800 * 600高解析度液晶顯示,使屏幕上的一個分割畫面有愉快的觀測環境,以查看細節複雜的信號。
自動範圍切換功能,GDS-3000能依據當時所輸入的訊號自動判斷並進行水平掃描時基和/或垂直靈敏度的刻度範圍的調整。此功能讓工程師方便地對所輸入的連續訊號頻率和振幅變化進行追蹤,讓訊號波形始終以最適當的刻度顯示於畫面上。特別是當需要重複性的探索試驗電路上不同的頻率和振幅時,自動範圍切換設定絕對會是測試工程師最愛的功能之一。
GDS - 3000系列視窗放大功能提供在同一時間下能以雙顯示模式同時顯示主要波形和放大波型二部份。在“視窗放大”模式中,工程師可使用游標任意決定對於主要的波形其需要放大的寬度和位置,放大窗口中會把游標已圈選的範圍進行擴展放大,藉以提供工程師詳細的波型細節。“視窗放大”模式當中其游標設定提供粗/微條功能,可以幫助工程師快速且精準的移動縮放窗口中任何預期的位置。
在X-Y模式中GDS-3000可以定義CH1和CH3為橫軸;CH2和CH4為縱軸,並允許2組X-Y信號同時顯示於畫面上,並提供包括矩形,極性,乘積和比率的X-Y測量項目。
有別於傳統示波器,在此模式下GDS-3000可以同時顯示所輸入的時域訊號以及X-Y波形於畫面上。游標也可以測試時域波形或是自由定義游標於X-Y訊號相關測試位置。
使用USB介面及FreeWave遠端監控軟體就可以用最方便,最簡單的方式來獲取測試的波型數據。FreeWave軟體所擷取的波形訊號可以保存為影像檔(.bmp/.jpg),波形資料(.csv)以及動態電影檔(.wmv)不僅可以獲取波型資料而且還可以長時間的監測並錄製波形動態行為。
FreeWave簡單的操作介面讓工程師完全不再需要學習難以理解的命令語法,就能以最短的學習曲線進行遠端控制GDS-3000大部分的功能.
GDS- 3000系列的後方面板提供SVGA 800*600解析度視頻輸出端子,允許GDS-3000示波器畫面顯示圖像直接傳輸到外部顯示器或投影機以提供遠端監控或進行波型顯示討論。直接顯示影像傳輸功能大大的提高了在生產線監控,會議討論上或是課堂教學的溝通效率。
兩個高速的USB 2.0高速主機埠位分別位於前面板和背面板,用於輕鬆的接收或是儲存測試數據。在後方面板,也提供一個USB 2.0高速裝置埠,可用於遠程控制或是提供PictBridge相容的印表機列印工作。RS-232和網路介面提供了系統溝通及自動測試設備(ATE)的應用。視頻輸出則允許傳輸示波器的屏幕圖像至外接的投影機或顯示器進行遠程監控與大屏幕討論/觀察。對於GPIB的控制應用則可以選配GPIB到USB轉接器(GUG-001)輕鬆加以實踐。
由於串列匯流排技術已被廣泛用於嵌入式應用當中,快速正確的觸發分析串流數據,並控制信號和相關的脈衝波形串行通信對工程師來說都是一項艱難的挑戰。GDS-3000系列串列匯流排分析軟體,提供完整的分析工具可以對常用的I2C, SPI以及UART串列匯流排進行觸發和解碼工作。無需花費時間去深入研究串列匯流排的所有細節,工程師只需要輕鬆於GDS-3000上設定觸發條件就可以立即自動解碼並獲取數據。
GDS-3000系列除了配備被動探棒之外,您也可選配差動探棒或是電流探棒來進行額外的測試應用。三個25MHz,50MHz以及100MHz差動探棒,和兩個全新的50MHz/30A與100MHz/30A電流探棒,搭配GDS-3000以提供整體解決方案以符合各式電源測試應用的需求。
* 電流探棒必須搭配電流探棒電源才可以工作
GDS - 3000系列具有高速的5GSa / s即時取樣率以及100 GSa/s的超高速等效時間取樣率對於重複性的的訊號進行更精密的波型重建,其性能昰今日市場上同等級的示波器最佳(GDS-3152和GDS- 3252最大即時取樣率為2.5GSa / s)並且也為市場提供更經濟的波形測試的解決方案。高速信號採集能力偕同VPO信號擷取技術,讓GDS- 3000系列成為非常適合觀測如視頻,偶發信號和浪湧事件…瞬間事件。憑藉著GDS-3000系列強大的技術為後盾,讓你在每一次複雜信號的擷取過程中都有著更充分的信心。
GDS - 3000系列採用VPO(Visual Persistence Oscilloscope)信號處理技術以高速波型更新率以及多層次餘暉顯示來提高波型顯示能力的效能。GDS - 3000系列的設計採用了高速FPGA並列處理模式,取代了傳統的微處理器架構,大大地提高數據處理速度及波形的獲取速率,VPO技術使GDS - 3000系列能對於測試訊號所發生的頻率度能以類似類比示波器的多層次餘暉來表示。由於VPO技術示波器對於所顯示的訊號皆包含振幅,時間和訊號強度之3維波形數據來顯示每個波點,相較於一般傳統的數位儲存示波器,GDS-3000提供了更多的有用的信息於畫面上。高速波形擷取技術,可以對快速的事件如視頻,抖動,雜訊和矮波信號作更精確的分析。
VPO- Visual Persistence Oscilloscope 波形處理技術
产品规格:
规格 |
GDS- 3152 |
GDS- 3154 |
GDS- 3252 |
GDS -3254 |
GDS- 3352 |
GDS- 3354 |
GDS- 3502 |
GDS- 3504 |
垂直系统 |
|
| ||||||
输入通道 |
2Ch+EXT |
4Ch+EXT |
2Ch+EXT |
4Ch+EXT |
2Ch+EXT |
4Ch+EXT |
2Ch+EXT |
4Ch+EXT |
频宽 |
DC~150MHz(-3dB) |
DC~250MHz(-3dB) |
DC~350MHz(-3dB) |
DC~500MHz(-3dB) | ||||
上升时间 |
2.3ns |
1.4ns |
1ns |
700ps | ||||
垂直分辨率 |
8 bit | |||||||
垂直分辨率( |
2mV ~ 5V/div | |||||||
垂直分辨率 50/75Ω |
2mV ~ 1V/div | |||||||
输入耦合 |
AC, DC, GND | |||||||
输入的阻抗 |
1MΩ / / 15pF | |||||||
直流增益精确度 |
±(3%X |Reading| + 0.1div+ 1mV) | |||||||
极性 |
正向,反向 | |||||||
最大输入阻抗 ( |
300V (DC+AC peak), CAT I | |||||||
最大输入电压 (75/ 50Ω) |
5 Vrms,CAT I | |||||||
偏移范围 |
2mV/div ~ 100mV/div: ±0.5V;200mV/div ~ 5V/div: ±25V | |||||||
频宽限制 |
20 MHz |
20/100MHz |
20/100/200MHz |
20/100/200/350MHz | ||||
波形信号处理 |
加、 减、 乘、 除、 FFT、 FFTrms | |||||||
触发系统 | ||||||||
来源 |
双通道: CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext | |||||||
触发模式 |
自动模式 (提供滚动模式可测量100 ms/div或更慢的讯号)、 一般模式、 单次模式 | |||||||
触发类型 |
边缘,脉波宽度,视频,矮波,上升和下降、 事件延迟,(1 ~ 65, 535 events) ,时间延迟(10nS~10S) I | |||||||
触发延迟范围 |
10ns ~ 10 S | |||||||
耦合选项 |
AC, DC, LF rej, HF rej, Noise rej | |||||||
灵敏度 |
DC~50MHz approx. 1div or 1.0mV | |||||||
50MHz~150MHz approx. 1.5div or 15mV | ||||||||
150MHz~350MHz approx. 2div or 20mV | ||||||||
外部触发 | ||||||||
范围 |
±15V | |||||||
灵敏度 |
DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 约 150mV;250 MHz ~ 350 MHz 约 150mV | |||||||
350 MHz ~ 500 MHz 约 200mV | ||||||||
输入阻抗 |
1MΩ±3%,~ 16pF | |||||||
水平系统 | ||||||||
范围 |
1ns/div~100s/div ( | |||||||
前置触发 |
最大每格 10div | |||||||
后置触发 |
1000div | |||||||
精确度 |
精确度± 20 ppm , ≧1 ms 时间间隔 | |||||||
信号撷取系统 | ||||||||
实时取样速率 |
2.5GSa /s |
5GSa/s |
2.5GSa/s |
5GSa/s |
5GSa/s |
5GSa/s |
4GSa/s |
4GSa/s |
等效取样率 |
最高100GSa/s | |||||||
记录长度 |
25 k 点 | |||||||
撷取模式 |
一般,平均,峰值侦测,高分辨率,单次 | |||||||
|
一般: 撷取的样本值 | |||||||
|
平均: 从2到 256 波形平均 | |||||||
|
峰值检测:以2ns的 窄频扫描速度撷取突波 | |||||||
|
高分辨率: 实时波匣形平均可减少随机噪声并增加垂直分辨率 | |||||||
X-Y 模式 | ||||||||
X 轴输入 |
通道 1 ;通道 3 | |||||||
Y 轴输入 |
通道 2 ; 通道4 | |||||||
相位移 |
100 kHz时 ± 3 ° | |||||||
光标和测量系统 | ||||||||
游标 |
可撷取振幅参数、 时间参数并可限定范围 | |||||||
自动测量 |
28组:Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, 以及8种延迟量测功能 (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF) | |||||||
游标测量 |
电压差(∆V) 时间差(∆T) | |||||||
自动计数 |
6位数计频器,范围从 2 Hz到额定频率 | |||||||
功率测量(选配) | ||||||||
电源质量量测 |
VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor,实功率、 视在功率、 虚功率、 功率因素、 相角。 | |||||||
谐波量测 |
Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS | |||||||
涟波量测 |
Vripple Iripple | |||||||
涌浪电流 |
第一高峰,第二个高峰 | |||||||
控制板功能 | ||||||||
Autoset |
单按钮、 自动安装程序,所有的垂直、 水平的管道和触发系统,撤销 autoset | |||||||
自动范围 |
允许使用者从测试点快速移动,而无需重置为每个测试点的示波器测试点 | |||||||
保存设置 |
20组 | |||||||
保存波形 |
24 组 | |||||||
显示系统 | ||||||||
TFT 液晶屏 |
8"TFT 液晶屏 SVGA 彩色显示器 (LED 背光) | |||||||
显示分辨率 |
垂直 800 ×水平 600 (SVGA) | |||||||
插值 |
Sin(x)/x and equivalent time sampling | |||||||
波形显示 |
点,向量,变数的持久性,无穷的持久性 | |||||||
显示网格 |
8 x 10 divisions | |||||||
显示亮度 |
可调 | |||||||
界面 | ||||||||
Rs |
DB-9port | |||||||
USB 埠 |
2 set USB 2.0 高速主机端口 ;1set USB 2.0 高速设备埠 | |||||||
以太网 |
RJ-45 port, 10/100Mbps | |||||||
VGAVideoPort |
DB-15port, SVGA monitor output | |||||||
线路输出 |
| |||||||
GPIB(Optional) |
USB GPIB 接口转换器 | |||||||
Go/NoGo BNC |
最大的 5V /10mA TTL 开路输出 | |||||||
Kensington样式锁 |
后面板安全锁插槽连接到标准的Kensington样式锁 | |||||||
电源 | ||||||||
电压范围 |
AC 100V ~ 240V,48 Hz ~ 63 Hz,自动选择 | |||||||
其它 | ||||||||
多语言菜单 |
可用 | |||||||
在线说明 |
可用 | |||||||
时钟 |
时间和数据,提供用于保存数据的数据/时间 | |||||||
尺寸和重量 |
400(W) x 200(H) x 130(D),大约 4 公斤。 |
配件:
使用手册一本,电源线一条
GTP-151R: 150MHz(10:1/1:1) 可切换被动探棒,用于GDS-3152/ 3154 (一通道一条)
GTP-251R: 250MHz(10:1/1:1) 可切换被动探棒,用于GDS-3252/ 3254 (一通道一条)
GTP-351R: 350MHz(10:1/1:1) 可切换被动探棒,用于GDS-3352/ 3354 (一通道一条)
GTP-501R: 500MHz(10:1/1:1) 可切换被动探棒,用于GDS-3502/ 3504 (一通道一条)
选购配件
GTC-001
设备车,450(W) x 430(D)mm (120V 输入插座)
GTC-002
设备车,330(W) x 430(D)mm (120V 输入插座)
GTL-110
测试导线,BNC至BNC接头导线
GTL-232
RS-232C缆线,9-pin母接口对9-pin母接口,Null Modem for computer
GTL-242
USB 1.1缆线,A-B 型,4P,1800mm
差分探棒
GDP-025: 25MHz 高电压差分探棒
GDP-050: 50MHz 高电压差分探棒
GDP-100: 100MHz 高电压差分探棒
电流探棒
GCP-530: 50MHz/ 30A 电流探棒
GCP-1030: 100MHz/ 30A 电流探棒
GCP-206P: 电源供应器以支持电流探棒 (2个输入通道)
GCP-425P: 电源供应器以支持电流探棒 (4个输入通道)
